塑料擠出機模頭壓力測量與控制

2020-02-16

一、目的：擠出成型是塑料加工中最重要的方法之一。在擠出成型中 ,擠出機機頭是關鍵部件 ,尤其在新發展的精密擠出機中 ,機頭設計技術水平是實現精密擠出的重要因素。由于塑料熔體內部粘滯力和流道壁摩擦力的存在 ,熔體沿流道流動會引起熔體壓力的變化 ,產生一定的壓力降。采用我公司的PT124或PT123等高溫熔體壓力傳感器，壓力變送器測量出機頭在線壓力數據 ,為機頭設計提供可靠依據 ;壓力控制精度的提高是制品質量和產量穩定的最終保證。

二、配套產品型號：

1、PT123-35M-3.3mV-0.5-1/2-20UNF-8m替代進口型高溫熔體壓力傳感器

2、PY9000 帶4-20mA PID負反饋智能壓力控制儀表

三、配套產品作用：

1、PT123替代進口型高溫熔體壓力傳感器使模頭在線測量壓力轉變成一個0-3.33mV/V的性線電信號輸出給控制儀表。

2、PY9000 儀表采集PT123傳輸?shù)男盘枺詳?shù)字形式顯示出來，輸出一路4-20mA PID信號致變頻器，做為變頻器的輸入反饋，以便控制電機轉速來平衡螺桿擠出的壓力，保證產品的品質和穩定性。

四、配套產品主要技術參數：

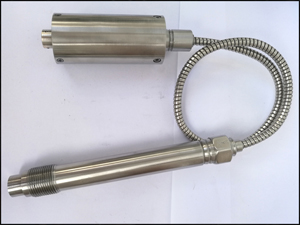

A、PT123-35M-3.3mV-0.5-1/2-20UNF-8m替代進口型高溫熔體壓力傳感器：

1、產品概述及特點：

A、采用進口電阻應變計感壓芯片；

B、平面膜片設計，專用于熔體壓力測量；

C、選進的貼片工藝，具有零點、滿量程補償，溫度補償；

D、高精度和高穩定性放大集成電路；

E、傳感器具有80%自校準功能;

F、全封焊結構、抗沖擊、耐疲勞、可靠性高；

2、產品應用：

A、橡膠設備,塑料設備,化纖滌綸錦綸設備,聚脂設備中高溫熔體的壓力測量；

B、高溫蒸汽測量和控制；

C、高溫鍋爐壓力測量；

3、產品主要參數：

被測介質：氣體、熔體、液體及蒸氣（弱腐蝕性）

壓力類型：表壓

量程： 35MPa

輸出： 3.33mV/V（六線制,橋路輸出4線，另二根為80%校準）

綜合精度：±0.5%FS

供電： 10V Dc（5～12VDC）

絕緣電阻： ≥1000 MΩ/100VDC

介質溫度： -20～450℃

環境溫度：-20～85℃

儲存溫度：-40～90℃

相對濕度： 0～95% RH

密封等級：IP65

過載能力： 150%FS

響應時間：≤10mS

穩 定性：≤±0.15%FS/年

振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

電氣連接：六芯標準航空接插件；標準配線8米

壓力連接： 1/2-20UNF

連接螺紋材料：304/316L不銹鋼

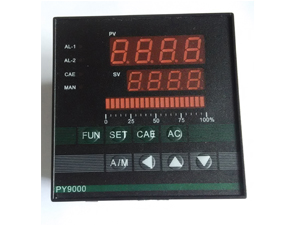

B、普量公司的PY900PID負反饋壓力控制表

豐富的輸入輸出

自動/手動、本地/遠程直接切換

多存儲區域功能：可以對主設定值等最多登陸不同的8種設定值，可一攬子進行繁瑣的設定變更。
還可以通過供選的外部接點輸入進行區域的切換。

通過組合多存儲功能的連接對方區域的號碼、區域持續時間、設定變化率限幅、可以實現最大16段（8階梯）的程序運行

可以把常使用的數據（最多16項）以連續的地址自由的列表，因此，可大幅度的減輕數據的傳輸、實現高速通信。

可以利用通信進行聯合運行

PID控制：取樣周期可切換為0.05s，對應高速升溫過程。強化抑制冷卻側的下沖的新型加熱冷卻型PID。
可以“加熱、冷卻、加熱冷卻、位置比例”各控制中切換。

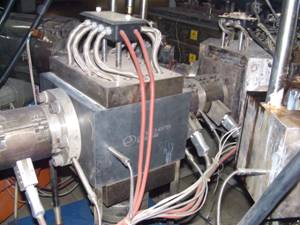

五、產品相關圖片：
