壓差式靜力水準儀 PT500-SZY10
進口硅壓力芯體;PT100溫度芯片;
航空級鋁合金殼體,全密封防水結構;
高精度、穩定、數字放大電路;
零點、滿度,溫補、線性補償;
RS485-RTU數字信號高度與溫度同時輸出;
軌道交通路基、地鐵支撐墻沉降監測;
隧道上部山體及建筑物沉降監測;
高速公路路基、邊坡、橋墩沉降監測;
基坑、核電站、水電站沉降監測;
大壩及水利樞紐、高層建筑的基礎沉降監測;
<
>
  • 產品優勢
  • 規格參數
  • 訂購注意事項
  • 使用注意事項
  • 常見問題
  • 我要提建議

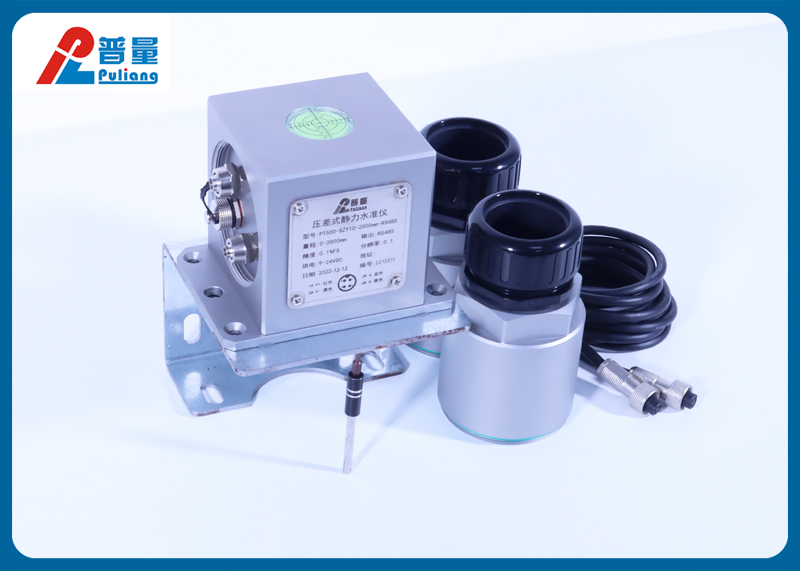

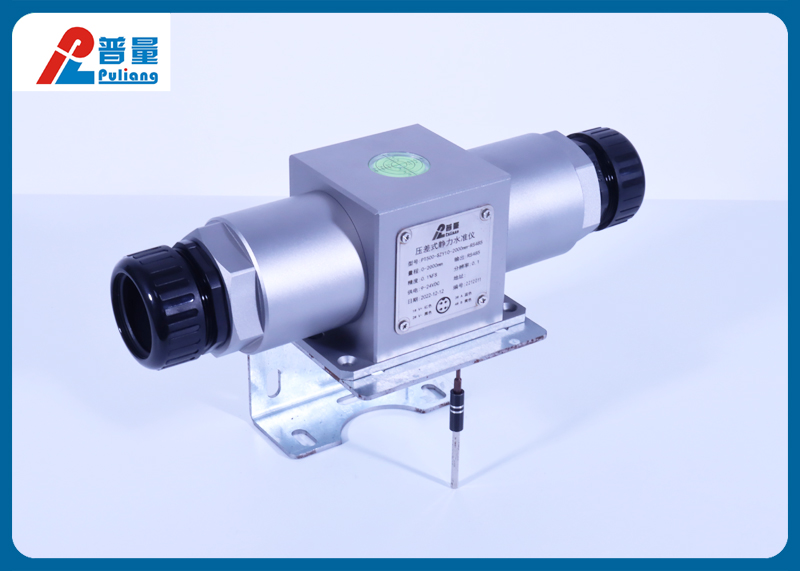

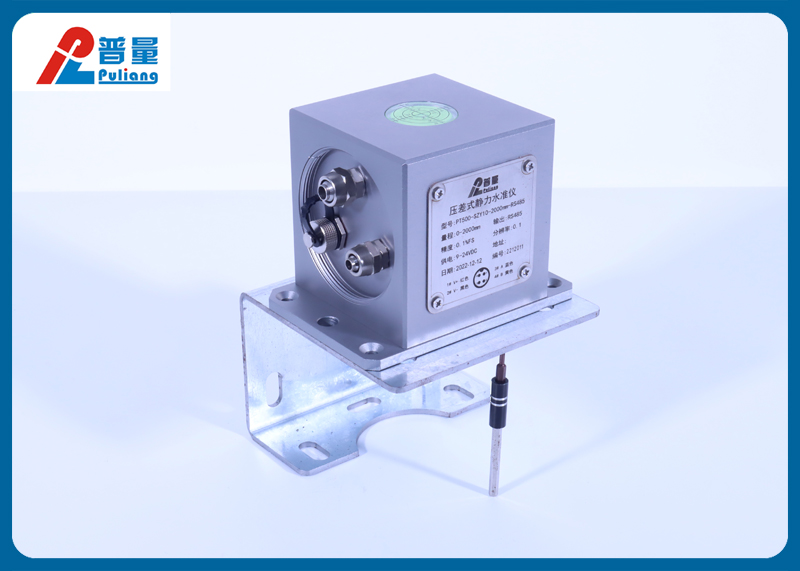

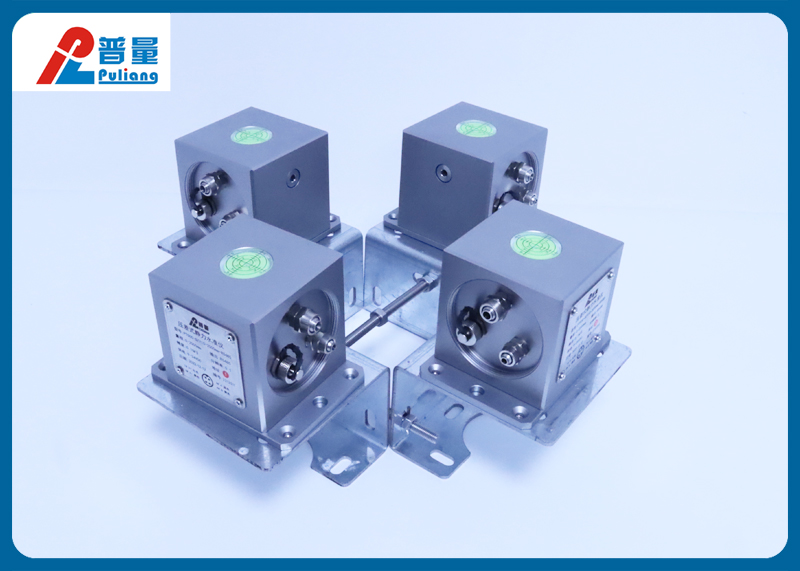

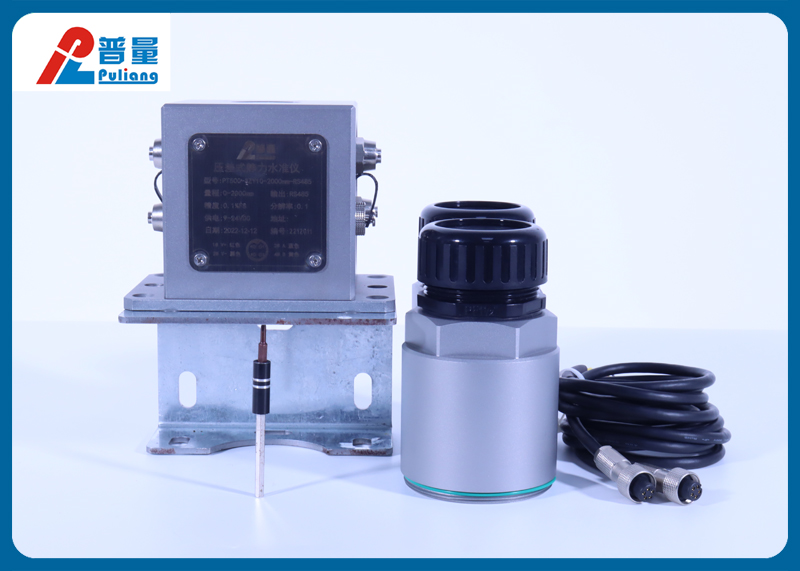

PT500-SZY10 壓差式靜力水準儀 沉降監測

PT500-SZY10壓差式靜力水準儀產品結構及特點:
1、進口硅壓力芯體;
2、PT100溫度芯片;
3、航空級鋁合金殼體,全密封防水結構;
4、配套排氣閥、水平儀及安裝板;
5、10mm氣管連接快插接頭;
6、M12防水連接器;
7、高精度、穩定、數字放大電路;
8、零點、滿度,溫補、線性補償;
9、RS485-RTU數字信號高度與溫度同時輸出;
10、4芯屏蔽電纜;


PT500-SZY10壓差式靜力水準儀主要應用:
軌道交通路基、地鐵支撐墻沉降監測;
隧道上部山體及建筑物沉降監測;
高速公路路基、邊坡、橋墩沉降監測;
基坑、核電站、水電站沉降監測;
大壩及水利樞紐、高層建筑的基礎沉降監測;
橋梁、地基、隧道安全管理;
掌握監測物的環境、交通、結構應力以及變形等參數;
實時評估橋梁工作狀態和預測橋梁功能變化;
評估結構性能退化的征兆和趨勢,便于管養單位及時采取養護維修措施;
測量支座下沉狀態、測量伸縮縫變化
測量錨塞體位移


型號命名:
PT500-SZY10-2m-RS485

PT500:普量類別
SZY10:規格型號
2m:位移量程
RS485:輸出信號


應用領域:
  • 隧道橋梁水位測量監控

  • 消防水井水池水位測量監控

  • 智慧消防

  • 智慧城市

  • 農業灌溉

  • 地下水位

PT500-SZY10壓差式靜力水準儀主要技術參數:


量    程:0~0.5m;1m;2m;5m;10m;
綜合精度:±0.1%FS;
非 線 性:≤0.1%FS
重 復 性:≤0.1%FS(最小士1μm)
輸出信號:RS485-RTU(高度與溫度)
分辨率:0.01mm
供電電壓:24VDC(9~30VDC)
工作電流:<50mA(隨量程變化)
壽    命:≥100萬次
絕緣阻抗:≥1000 MΩ/100VDC
環境溫度:-40~70℃
濕度/露點:濕度90%,不能結露
溫度系數:<50pp/C
響應時間:≤5mS
過載壓力:150%FS
電氣連接:M12防水電氣連接器
過程連接:10mm液管快插接頭
防護等級:IP67
連接電纜:四芯屏蔽電纜,標準長度:1米
外形尺寸:Φ80*55
適用介質:水或防凍液等隨性液體(視應用安裝地區的環境溫度,確保液體不結冰)

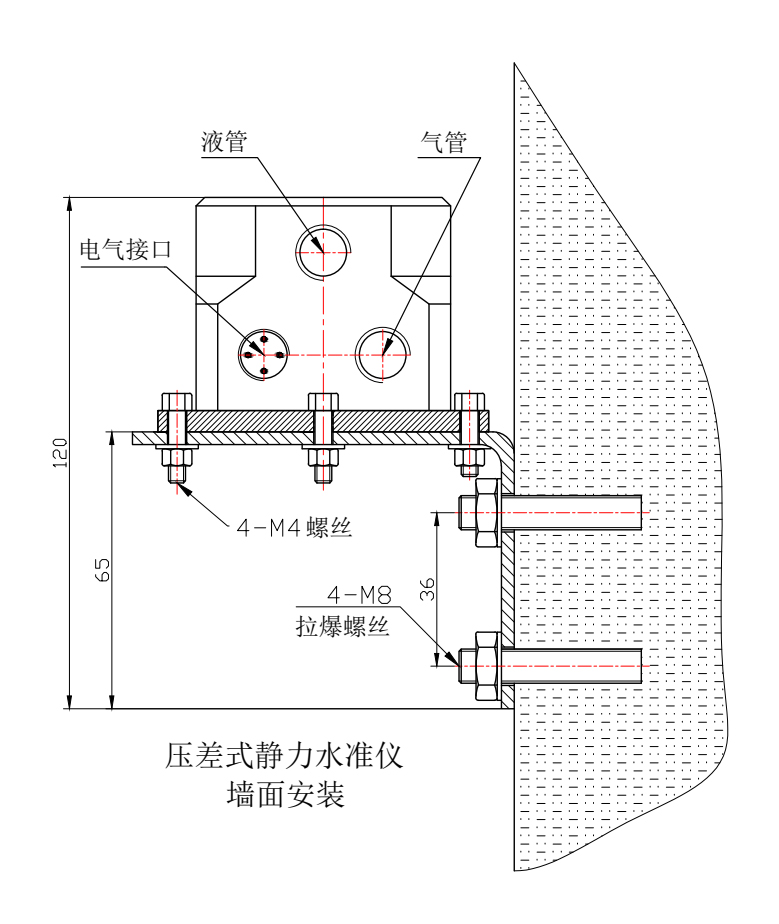

產品結構尺寸:



沉降是一個緩慢過程,在任何較短時期,反映到儲液罐液面的變化都會非常細微,能否實時、精確地檢測到這個微小變化,反映出地基的微小沉降,做到防微杜漸,是衡量一個靜力水準儀產品好壞的關鍵,這對系統所集成液位傳感器的實時性、精密性提出了極高要求。由于是戶外安裝,液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外,靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標,是由一個高精度的液位計,加上儲液罐、保護罩、通聯氣、水管等部件組成。

壓差式靜力水準儀是基于連通器原理,通過測量若干個相互聯通的安裝于被測量點儲液罐液面高度與測量基點(不動點)液罐液面高度的相對變化,反推出各個儲液罐安裝位置相對位置沉降變化量的一種精密儀器。




! ! !產品供電24VDC(范圍:9-30VDC);

! ! ! 嚴禁拆除產品外管(由于全密封,有膠封保護,拆除再裝有漏液可能);

! ! ! 電源和信號線按訂購產品規格要求,正確接線;

! ! ! 電氣連接器不使用的一端,必須用蓋帽擰好;

! ! ! 現場安裝時,要把液管的空氣排出,否則影響測量精度;

! ! ! 現場安裝時,電纜線及液管建議使用金屬或塑料管保護進行保護;

! ! ! 產品無液時,請及時補液;

! ! ! 產品水平安裝;

! ! ! 室外安裝,建議產品安裝于防護箱內;
