產品優勢:

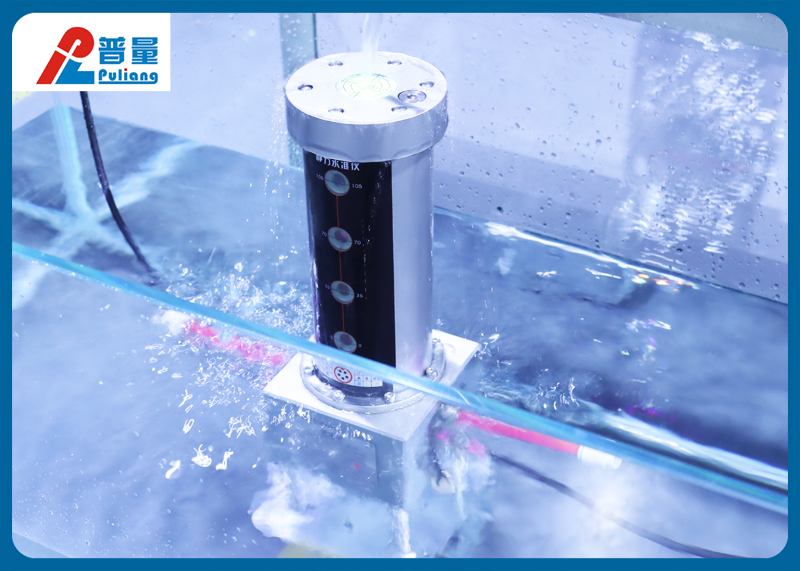

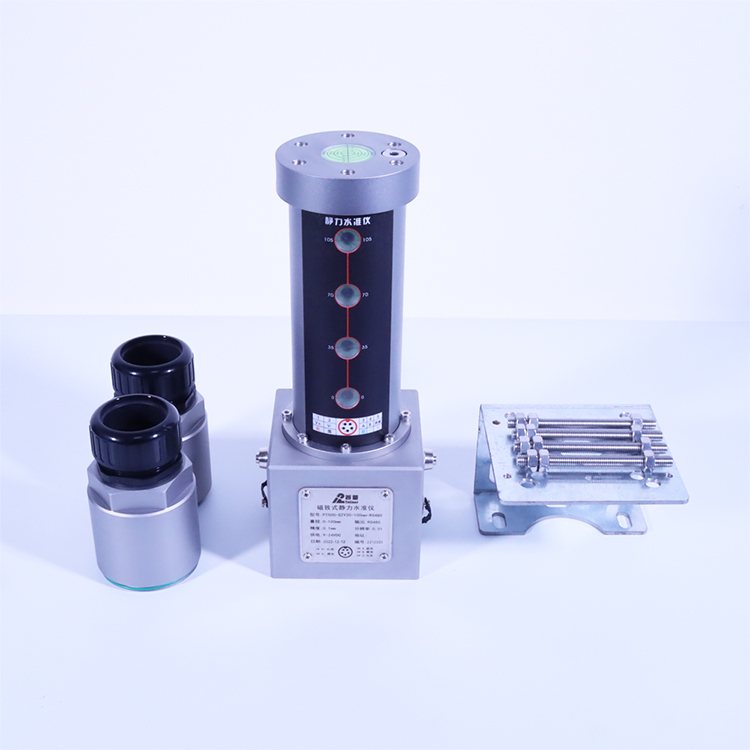

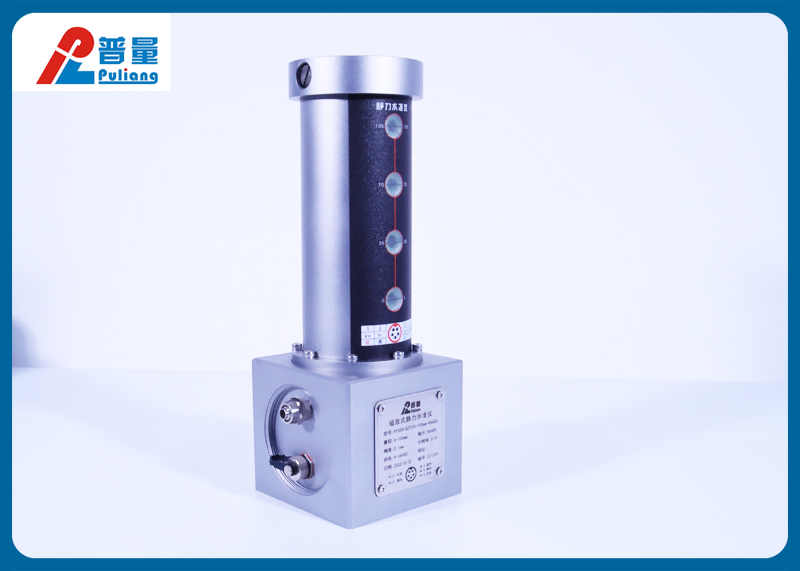

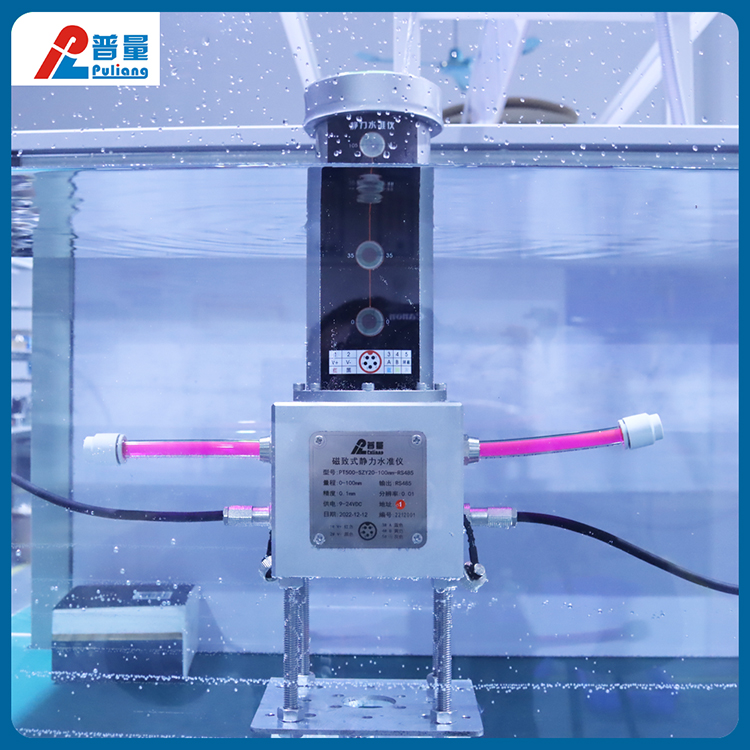

磁致伸縮靜力水準儀 PT500-SZY20 沉降監測
磁致伸縮靜力水準儀是基于連通器原理,通過測量若干個相互聯通的安裝于被測量點儲液罐液面高度與測量基點(不動點)液罐液面高度的相對變化,反推出各個儲液罐安裝位置相對位置沉降變化量的一種精密儀器。
沉降是一個緩慢過程,在任何較短時期,反映到儲液罐液面的變化都會非常細微,能否實時、精確地檢測到這個微小變化,反映出地基的微小沉降,做到防微杜漸,是衡量一個靜力水準儀產品好壞的關鍵,這對系統所集成液位傳感器的實
時性、精密性提出了極高要求。由于是戶外安裝,液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外,靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標。
傳統液位計存在的問題
受傳統測量技術的局限,過去靜力水準儀大多使用基于LVDT原理的電感式液位計(也有極少部分產品采用昂貴的基于CCD攝像頭的光學解決方案),但電感式液位計存在:靈敏度低、測量精度低、溫度系數大、安裝尺寸大、不易更換等一系列缺陷。
磁致伸縮技術優勢:
靈敏度高、精度高、重復性好、高可靠性、高防護性、極小的溫度系數、小緊湊的安裝尺寸易于安裝、抗電磁干擾能力強、成本經濟耐用。
PT500-SZY20磁致伸縮靜力水準儀主要應用:
軌道交通路基、地鐵支撐墻沉降監測;
隧道上部山體及建筑物沉降監測;
高速公路路基、邊坡、橋墩沉降監測;
基坑、核電站、水電站沉降監測;
大壩及水利樞紐、高層建筑的基礎沉降監測;
橋梁、地基、隧道安全管理;
掌握監測物的環境、交通、結構應力以及變形等參數;
實時評估橋梁工作狀態和預測橋梁功能變化;
評估結構性能退化的征兆和趨勢,便于管養單位及時采取養護維修措施;
測量支座下沉狀態、測量伸縮縫變化;測量錨塞體位移;
測量原理及安裝:

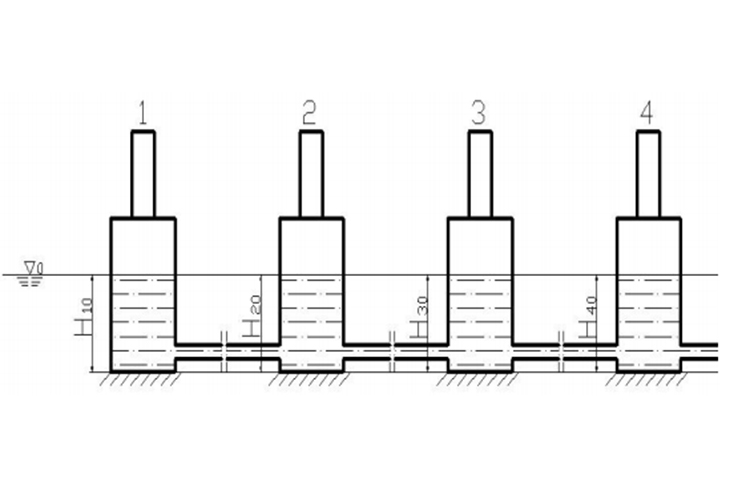

靜力水準系統又稱連通管水準儀,系統至少由兩個觀測點組成,每個觀測點安裝一套靜力水準儀。靜力水準儀的貯液容器相互用通液管完全連通,貯液容器內注入惰性液體,當液體液面完全靜止后系統中所有連通容器內的液面應同在一個大地水準面上,此時每一容器的
液位由傳感器測出,即初始液位值分別為:H10、H20、H30、H40
如圖:
沉降計算:
假設被測物體測點1作為基準點,測點2的地基下沉,測點3的地基上升,測點4的地基不變等等,當系統內液面達到平衡靜止后形成新的水準面Vi0,則各測點連通容器內的新液位值分別為:H1、H2、H3、H4,各測點液位變化量分別計算為:
△h1=H1-H10 △h2=H2-H20
△h3=H3-H30 △h4=H4-H40
當選定測點1為基準點,則其它各測點相對基準點的垂直位移(沉降量)為:
△H2=△h1-△h2 △H3=△h1-△h3 △H4=△h1-△h4
如圖:
磁致伸縮位移傳感器由兩部分組成:一部分是套有活動磁鐵的測量桿;另一部分是位于測量桿上端的測量電路。磁致伸縮位移傳感器的結構如圖所示。圖中,磁致伸縮位移傳感器主要包括以下幾部分:波導絲、保護管套、移動磁鐵、電路板部分。測量管是整個傳感器的核心傳感部分,這一部分又包括:偏置磁鐵、波導絲、保護管套、末端衰減阻尼裝置、非接觸磁環、轉換器輸出。
如圖:

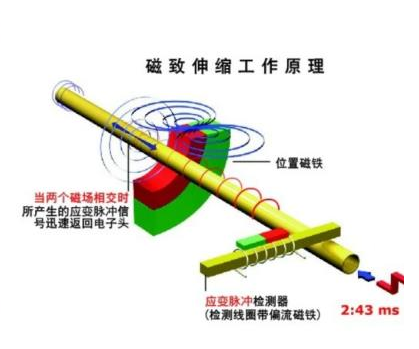

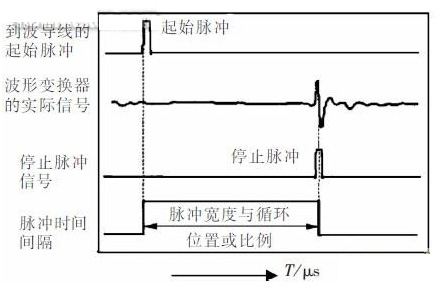

磁致伸縮線被安裝在不銹鋼管內,鋼管外側可自由滑動,電子裝置中的脈沖發生器產生電流脈沖(起始脈沖)并沿波導線傳播,產生的磁場與活動磁環固有的磁場矢量疊加,形成螺旋磁場,產生瞬時扭力,使波導線扭動并產生張力脈沖(波導脈沖),這個脈沖以固定的速度沿波導傳回,在線圈(轉換器)兩端產生感應脈沖(終止脈沖),通過測量起始脈沖與終止脈沖之間的時間差就可以精確地確定被測位移量犤1犦。如圖2所示。因為張力脈沖在波導管上的速度恒定,用測得的時間差乘以此速度,得出磁環的位置。這個過程是連續不斷的,每當磁環運動時,新的位置就會被感測出來。
如圖:
磁致伸縮技術優勢:
靈敏度高、精度高、重復性好、高可靠性、高防護性、極小的溫度系數、小
緊湊的安裝尺寸易于安裝、抗電磁干擾能力強、成本經濟耐用。
應用領域:
-
隧道橋梁水位測量監控
-
消防水井水池水位測量監控
-
智慧消防
-
智慧城市
-
水庫大壩
-
農業灌溉
規格參數
型型號命名:
PT500-SZY20-100mm-RS485
PT500:普量類別
SZY20:規格型號
100mm:位移量程
RS485:輸出信號
PT500-SZY20磁致伸縮靜力水準儀主要技術參數:
量 程:0~100mm;200mm;300mm;
綜合精:±0.1mm;
非 線 性:≤0.05%FS
重 復 性:≤0.002%FS(最小士1μm)
輸出信號:RS485-RTU
更新頻率:10Hz
供電電壓:24VDC(9~30VDC)
工作電流:<50mA(隨量程變化)
壽 命:≥100萬次
絕緣阻抗:≥1000 MΩ/100VDC
環境溫度:-40~70℃
濕度/露點:濕度90%,不能結露
溫度系數:<30pp/C
電氣連接:M12防水電氣連接器
過程連接:10mm液管快插接頭
防護等級:IP67
連接電纜:五芯屏蔽電纜,標準長度:1米
外形尺寸:80*80*275
浮子規格:304不銹鋼材質,52直徑大浮球
適用介質:水或防凍液等隨性液體(視應用安裝地區的環境溫度,確保液體不結冰)

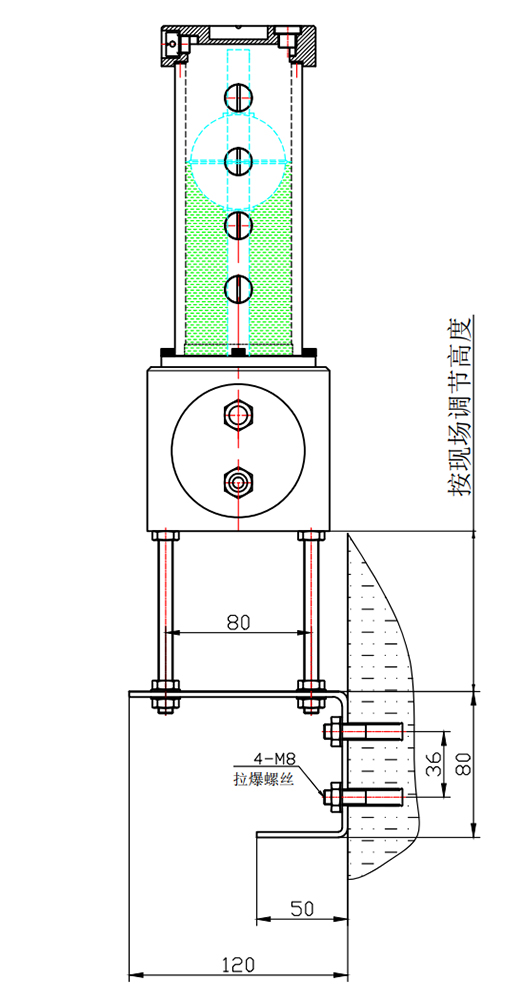

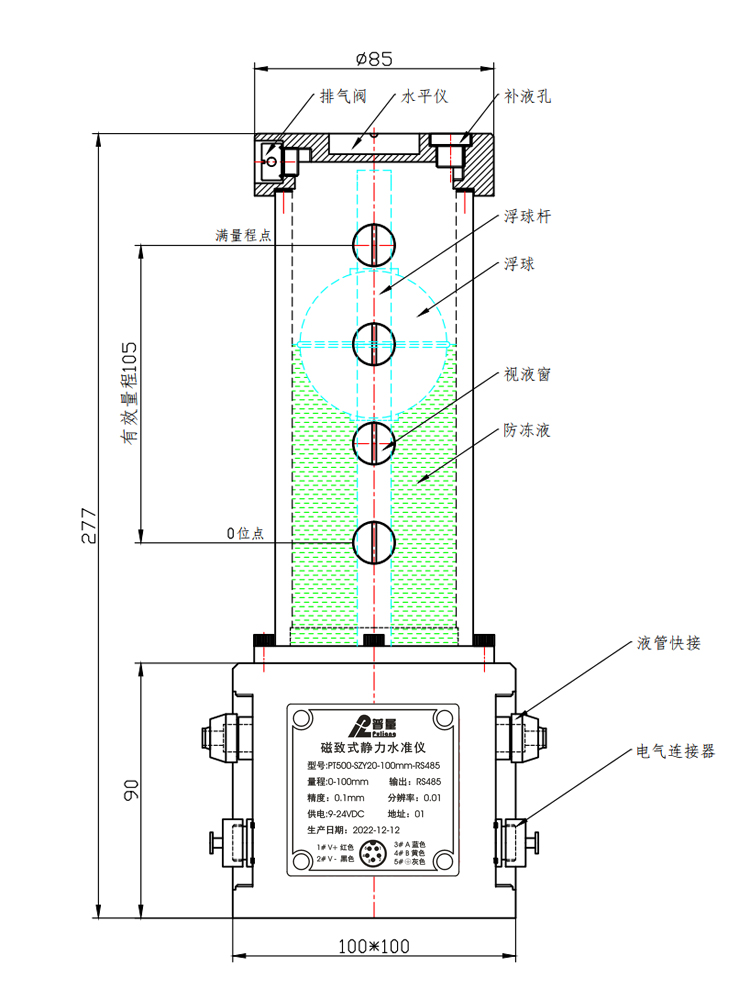

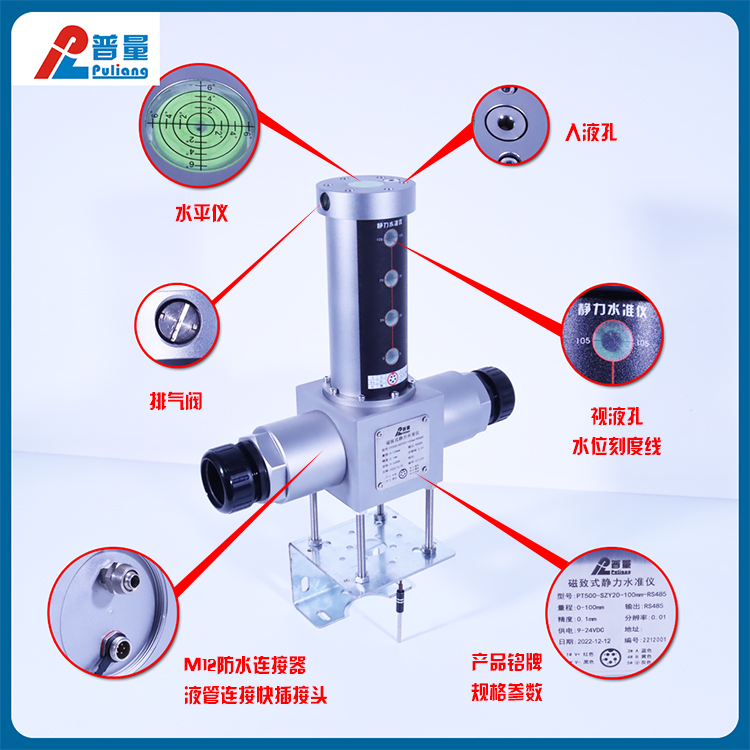

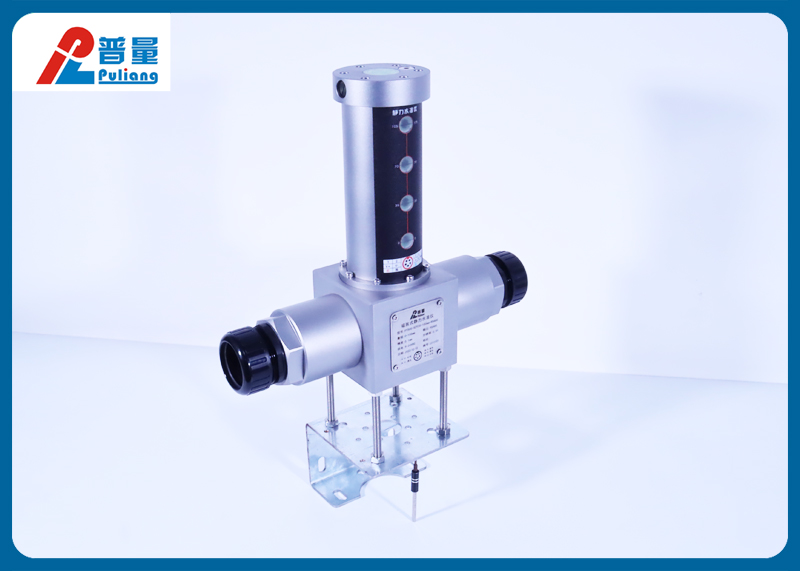

產品結構尺寸:
使用注意事項
! ! ! 產品供電24VDC(范圍:9-30VDC);
! ! ! 嚴禁拆除產品外管(由于外管與下座是封膠密封,拆除再裝有漏液可能);
! ! ! 電源和信號線按訂購產品規格要求,正確接線;
! ! ! 電氣連接器不使用的一端,必須用蓋帽擰好;
! ! ! 液面高度范圍必須在量程范圍;
! ! ! 現場安裝時,電纜線及液管建議使用金屬或塑料管保護進行保護;
! ! ! 產品無液時,請及時補液;
! ! ! 產品水平安裝;
! ! ! 室外安裝,建議產品安裝于防護箱內;
