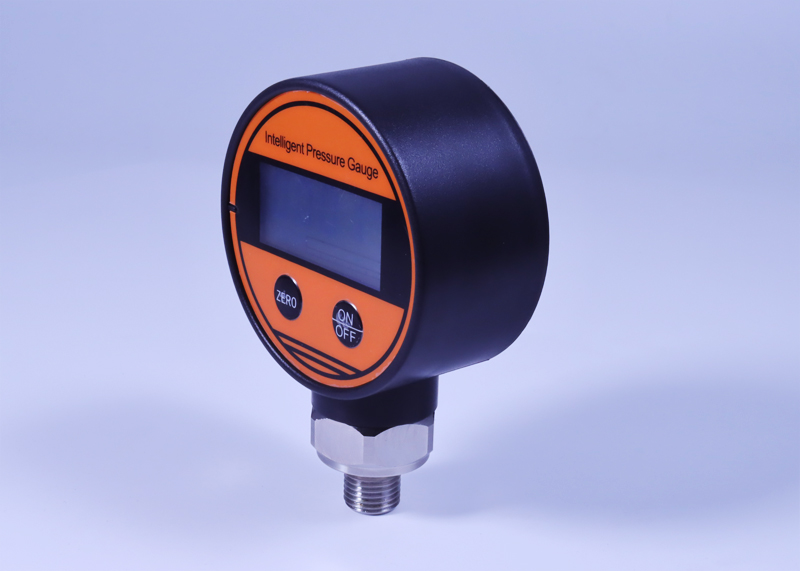

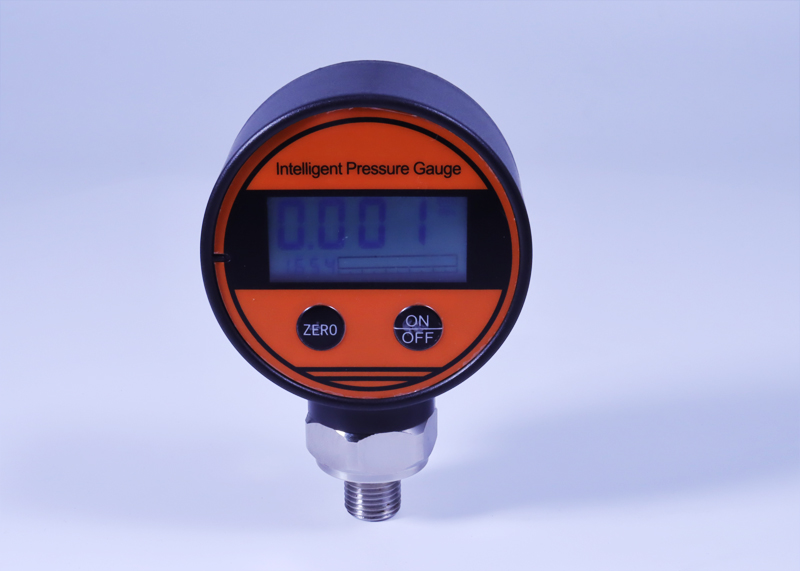

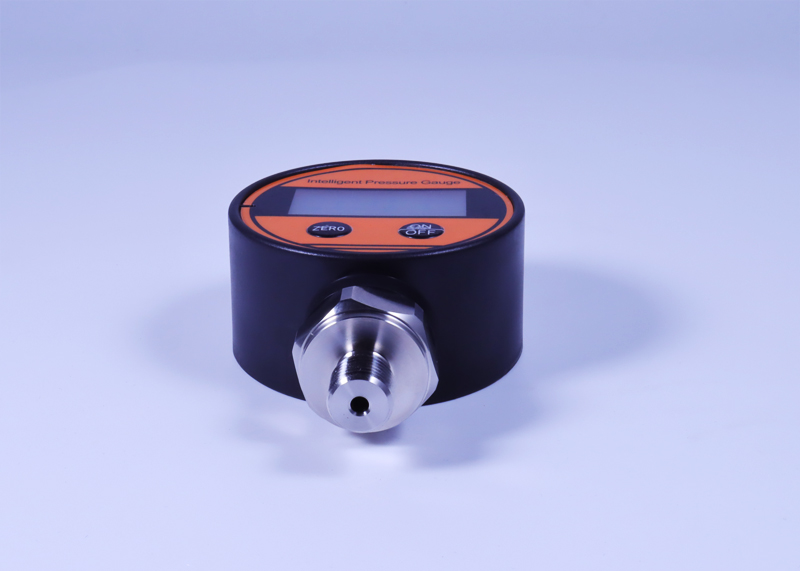

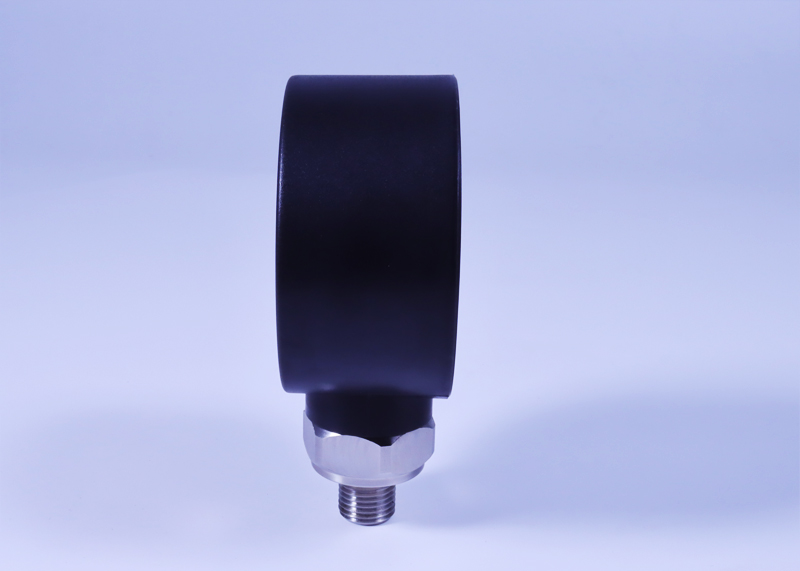

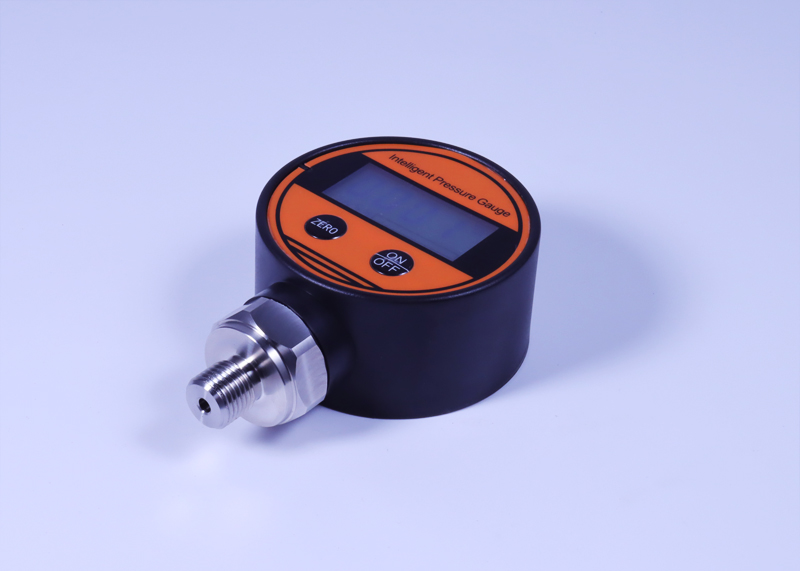

數字壓力表 PT500-108

型號：PT500-108

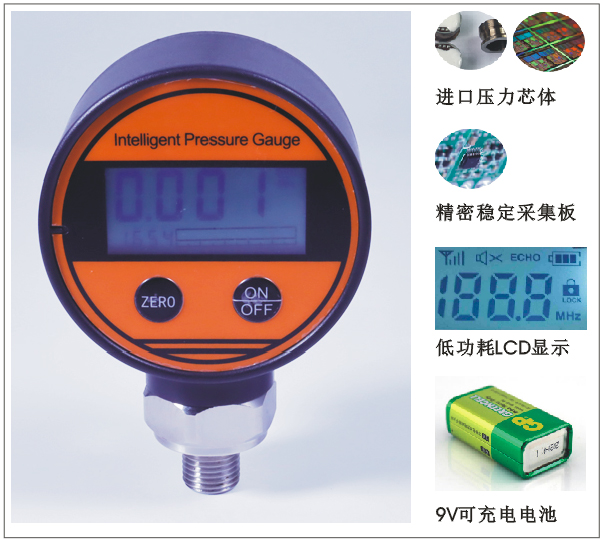

數字壓力表全電子結構，采用進口感壓芯片；
電池供電，現場安裝簡易；
高精度A/D轉換，低溫漂的放大器；
大屏幕LCD顯示，分辨率高,無視值誤差。

常用關鍵字：
數字壓力表電子壓力表
數顯壓力表顯示壓力表
精密壓力表電池壓力表
低功耗壓力表動態壓力表

產品優勢
規格參數
訂購注意事項
使用注意事項
常見問題
我要提建議

芯片：
采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；
擴散硅芯體，靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器；
應變計芯體，高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器；

信號處理及控制輸出：
4位數字顯示當前壓力值,顯示范圍：-1999 - 9999，五種工程單位選擇：psi、bar、kpa、kg/c㎡ Mpa；
高精度穩定放大集成電路，24位ADC采樣處理芯片，DSP數字信號調理算法，多點性線溫度校準；
大屏幕LCD顯示，分辨率高,無視值誤差；
峰值保持功能，記錄測量過程中的最大壓力值；
壓力百分比動態顯示，（進度條顯示），采樣速率最快達4次/秒；；
選擇1~15min自動關機功能；微功耗，在節電模式工作2年以上，連續工作2000小時；
參數修正功能,現場能對儀表零點,誤差值進行修正；

結 構：
結構小巧、全封焊結構、抗沖擊、耐疲勞、可靠性高、多種過程連接方式；
操作簡單，調試容易，安全可靠；
防護等級高，適應各種工況環境安裝；
過程連接材料，304，方式多樣化（M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT等）；

應 用：
水電，自來水，石油，化工，機械，液壓等行業
替代機械式指針壓力表；
其它民用/工業 自動化領域的壓力測量

應用領域：

油壓系統
天然氣管道
送風系統
供氣系統
供氣管道
液壓設備

產品家族：

一、技術參數
測量介質：液體、氣體（與產品過程連接材料兼容）
壓力形式：表壓、絕壓
量程：0～0.6～60MPa～100MPa
-0.1～0～0.6～5MPa
-100KPa～10KPa～40MPa
±10KPa～±100KPa
綜合精度：±0.25%FS；±0.5%FS；±1%FS
非線性：≤0.25%FS
重復 性：≤0.1%FS
供電電壓：9V電池（充電/一次性）
顯示方式：4位數碼管
顯示范圍：-1999 - 9999
顯示單位：psi、bar、kpa、kg/c㎡、Mpa可選
自動關機：1～15min可選
開關壽命：≥100萬次
絕緣阻抗：≥1000 MΩ/100VDC
介質溫度：-20～80℃
環境溫度：-20～70℃
補償溫度：0～70℃
響應時間：≤5mS
采集頻率：4次/秒
過載壓力：150%FS(安全過載)
破壞壓力：3倍量程(量程小于5MPa)；3倍量程(量程大于5MPa)
防護等級：IP65
連接材料：304/316L
過程連接：M20X1.5,G1/2,G1/4,ZG1/4,1/4NPT,ZG1/2,G3/8,M12X1.5……

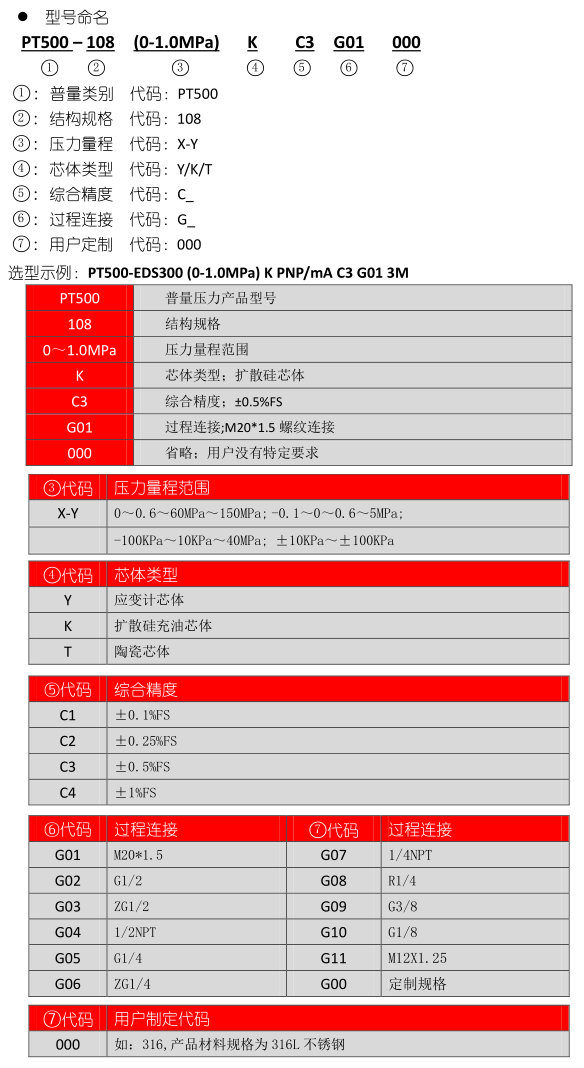

二、規格型號

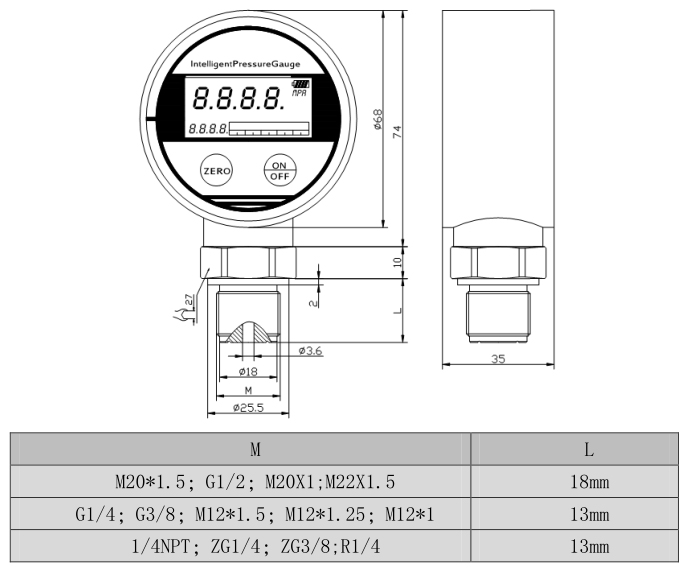

三、結構尺寸

四、安裝方式

PT500-108電子壓力開關產品訂購注意事項
1、產品量程選擇：
為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；

2、產品供電：
供電范圍；9VDC電池；
電池規格：常用萬用表9V一次性、可充電電池；

3、用戶要了解產品的測量介質特性：
介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；

4、用戶要了解產品的安裝環境及安裝方式：
室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；

1. Product range selection:
In order to achieve the best effect of product accuracy, life, stability and other functions, the range selection of the product is calculated by referring to the following formula:
Range = x (1.2-1.5) times of the maximum system pressure;
The actual measuring pressure range of the product should be 15% - 80% of the range;

2. Product power supply:
Power supply range: 9VDC battery;
Battery Specification: 9V disposable and rechargeable battery for common multimeter;

3. The user should understand the measurement medium characteristics of the product:
Medium specification, medium temperature, medium purity (whether containing impurities or particles, etc.);

4. Users should understand the installation environment and installation mode of the product:
Indoor or outdoor installation;
Ambient temperature;
Required sealing level;
Vibration range of equipment;
Installation method: thread, flange, special structure;
Whether the installation space meets the overall dimension of the product;

產品供電9VDC電池；
嚴禁使用硬物（如：螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出；
電池安裝時，正確接線；
產品安裝時，受力部位為“過程連接六方扳手位”，扳手規格與六方相對應；
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍；
產品安裝于通風、干燥、無強腐蝕環境，露天安裝加防護裝置，避免陽光直接照射；
盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；

Product power supply 9VDC battery;
It is strictly prohibited to use hard objects (such as screwdriver, finger, iron nail, etc.) to make the pressure core body under pressure measurement output;
When installing the battery, connect the wires correctly;
When the product is installed, the stressed part is "process connection hexagon wrench position", and the wrench specification corresponds to hexagon;
It is strictly prohibited that the medium temperature, pressure range and excitation voltage of the tested system exceed the rated use range of the transmitter;
The product is installed in a ventilated, dry and non corrosive environment, and installed in the open with protective devices to avoid direct sunlight;
Try to avoid direct access to user devices or electrical and electronic devices that cause interference;

問 題1：LCD無顯示？

原因	處理方法
電池?zé)o電	更換電池
電池規格不對	更換9V電池
LCD屏損壞	返廠返修，更換顯示屏
集成放大板燒壞	返廠返修，更換放大板

問 題2：LCD顯示字符不全或缺字？

原因	處理方法
電池沒電或很低	更換電池
內部電路接觸不良	返廠返修
LCD屏損壞	更換顯示屏

問 題3：顯示數值與實際壓力值偏差大？

原因	處理方法
壓力表引壓孔堵塞	清理壓力表引壓孔
壓力表連接管道堵塞	清理連接管道
有高壓沖擊產品	返廠返修
壓力芯體損壞	返廠返修
集成放大板損壞	返廠返修，更換放大板

問 題4：顯示數值不穩定？

原因	處理方法
壓力源不穩定	檢查加壓系統壓力不否穩定
沒有接地線	壓力表及設備接上地線
壓力表安裝位置有大磁場	加裝屏蔽罩或更換安裝位置
加壓管道有石沙或雜物	清理
壓力介質溫度過高	查檢介質溫度是否在變送器允許范圍
