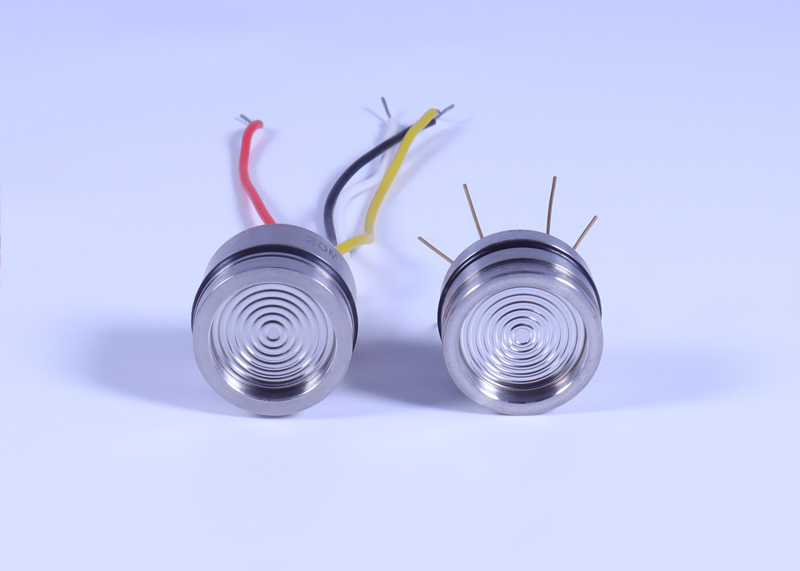

產品優勢:
芯? ? ? ?片:

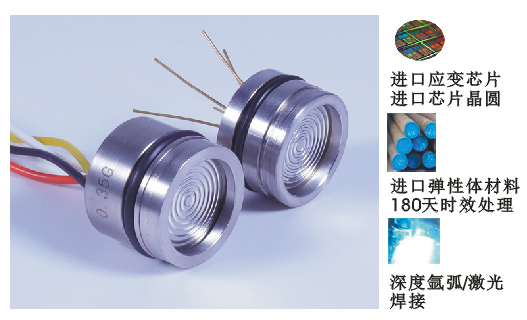

進口感壓芯片;選進的貼片工藝;
進口晶元,高性能、全固態、高可靠性;
恒流源1.5mA供電,差分橋路輸出;
高阻抗、高精度、微小量程、高穩定性;
彈? 性? 體:

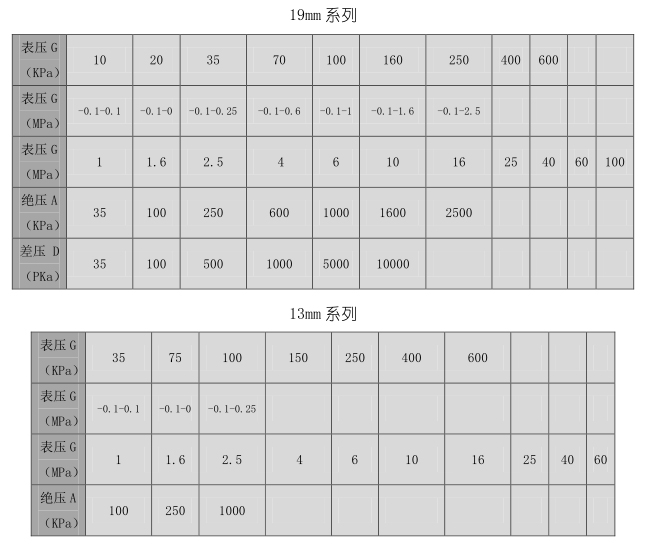

量程范圍廣(-100KPa~50KPA~100MPa/-100KPA~0真空)
感壓膜片采用進口彈性材料,精密加工一體結構,嚴格的機械加工、熱處理、時效處理工工藝;
最高量程100MPa,安全破壞壓力達150MPa以上;
100萬次使用壽命以上;

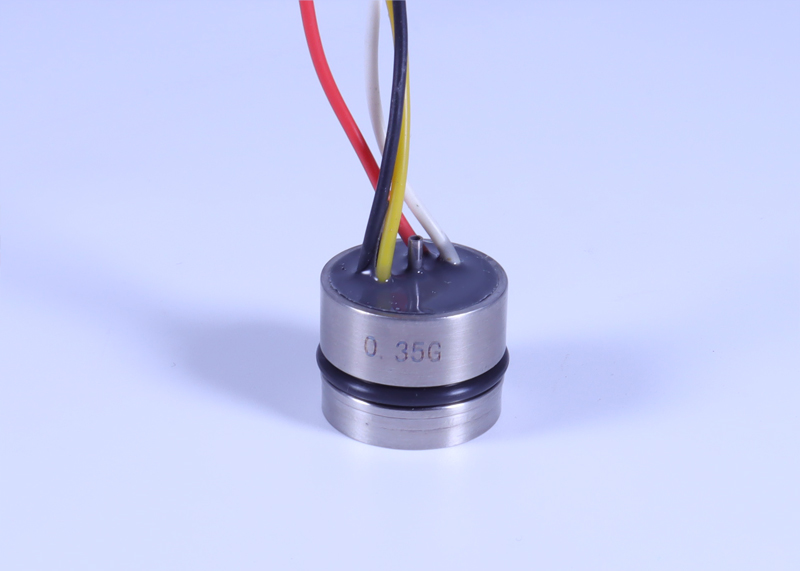

結? ? ? ?構:
厚膜結構:深度激光焊接,連接彈性材料與外殼,強度高,抗沖擊,耐疲勞;
溥膜結構,硅油介質傳遞壓力,響應快,耐疲勞,小量程;

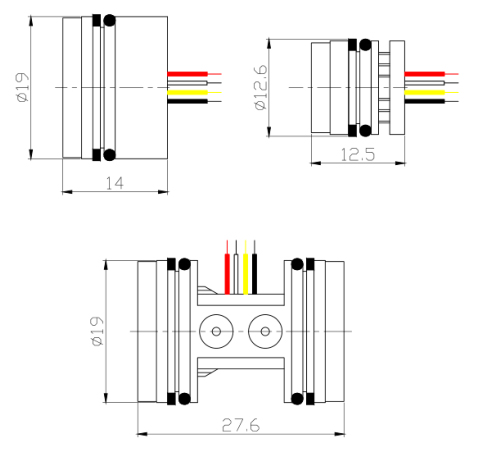

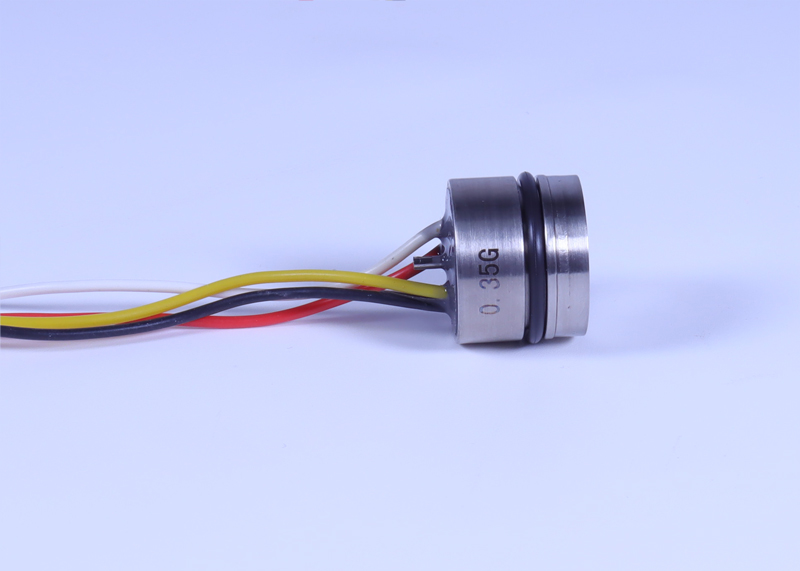

整體結構小巧,多種過程連接方式(直徑19mm、13mm、DN50、DN100等);
過程連接材料:316;
四芯彩色排線或漆包線;
信號處理:
恒流源1.5mA供電,差分橋路輸出;
帶溫度補償;
應用:
通用型壓力變送器感壓芯體;
液位水位變送器感壓芯體;
其它民用/工業 自動化領域的壓力測量;

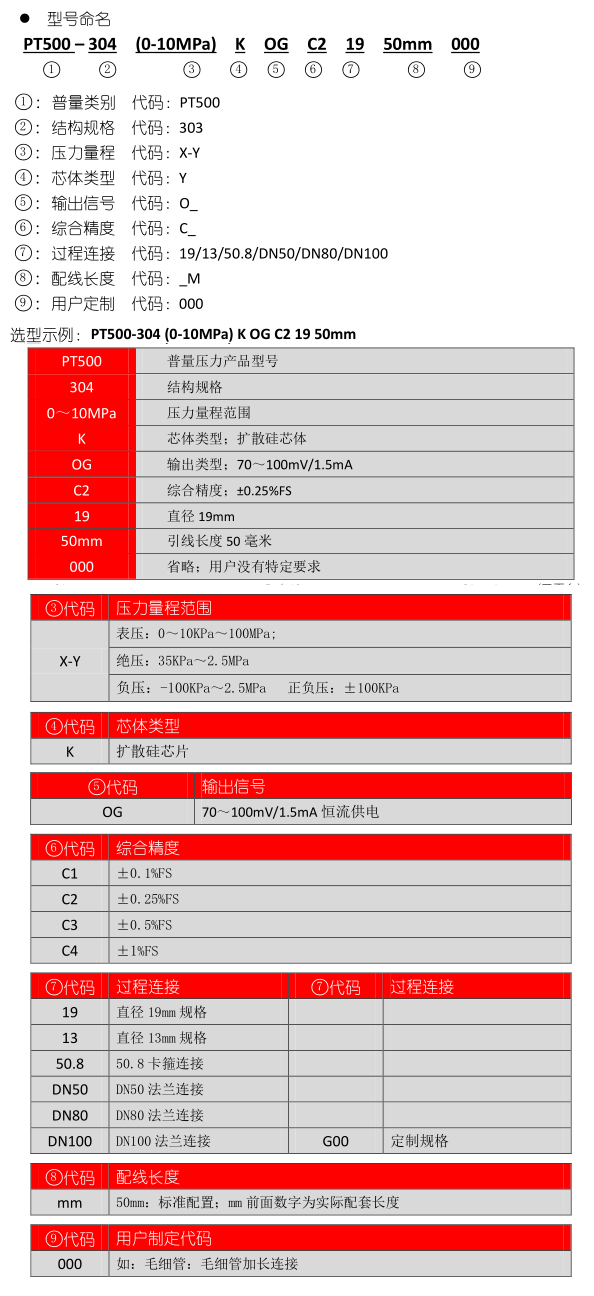

訂購注意事項
1、產品量程選擇:
為了使產品精度、壽命、穩定性等功能達到最佳效果,產品的量程選擇參照以下公式計算:
量程 = 系統最大壓力 X (1.2-1.5)倍;
產品的實際測量壓力范圍,應該在量程范圍的15%-80%;
2、產品供電及輸出:

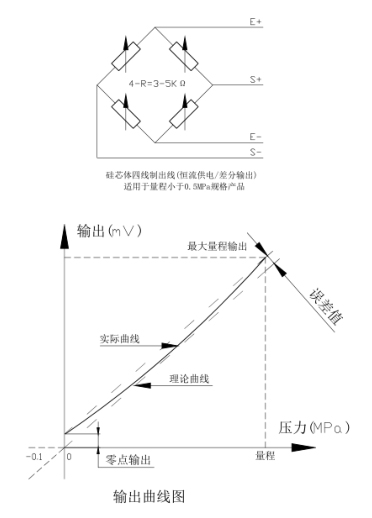

壓力芯體供電電源為恒流源供電1.5mA;
芯體輸出為差分橋路輸出;
橋路阻抗:3-5K 歐姆
輸出信號約為70-100mV
3、用戶要了解產品的測量介質特性:
介質規格、介質溫度、介質純度(是否含有雜質或顆粒等);
4、用戶要了解產品的安裝環境及安裝方式:
室內或室外安裝;
環境溫度;
要求的密封等級;
設備的振動范圍;
安裝方式:螺紋、法蘭、特殊結構;
安裝空間是否滿足產品外形尺寸;
使用注意事項
產品供電電源為恒流供電,1.5mA;
嚴禁使用硬物(如:螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡毫π倔w受壓力測量輸出;
電源和信號線按訂購產品規格要求,正確接線;
安裝時需要在“O”型圈表面均勻涂抹少量的真空油脂;
沿腔體軸向方向均勻用力,將芯體推入腔體中,注意“O”型圈不能有任何破損;
注意保護壓力芯體引線,引線嚴禁受到拉力;
壓力芯體屬精密計量儀器,切勿強加沖擊、摔打,以免損壞芯體
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過芯體的額定使用范圍;
“O”型圈密封方式為懸浮式密封,是絕對可靠的靜態密封方式,無須再采用其它的密封方式,正常情況下可用于40MPa的壓力環境;
超過25MPa的壓力時,需要配備擋圈組合使用,密封壓力可以達到400MPa;
在裝配小量程芯體時,不易用力壓緊,這樣額外的力會使芯體的溫度特;
常見問題
問 題1:壓力芯體無輸出?
原因 處理方法
引線斷路 檢查引線并修復
斷橋 無法修復,更換
排線接觸不良 重新剝線上錫
問 題2:壓力芯體輸出不對?
原因 處理方法
橋路接線不對 按產品使用說明,正確接線
芯片封膠處受到外力 檢查并除去外力作用
芯體或芯片損壞 無法修復,更換
問 題3:壓力芯體輸出信息不穩定?
原因 處理方法
引線接觸不良 檢查引線并修復
芯片封膠處受到外力 檢查并除去外力作用
恒流源供電不穩定 檢查并修復
恒流源輸入阻抗不匹配 更換
恒流源功率不夠 更換
彈性體超壓或大沖擊 更換
絕緣不良 檢查并修復
