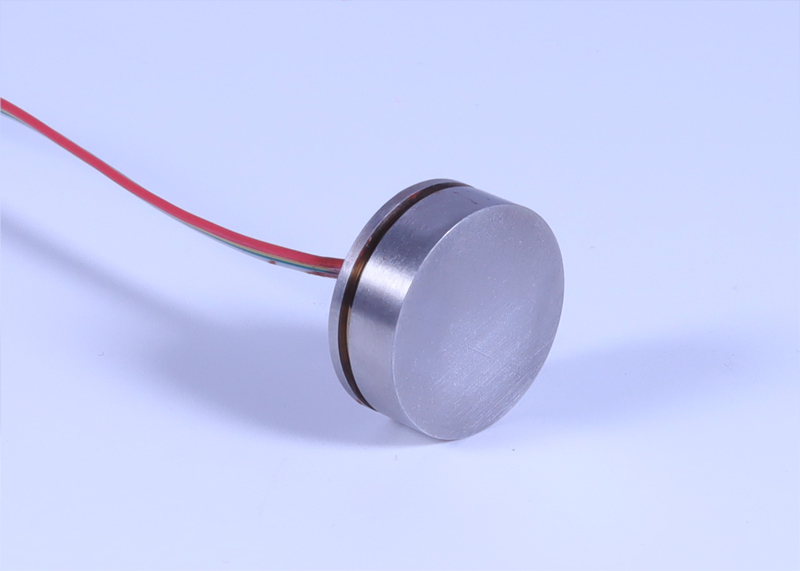

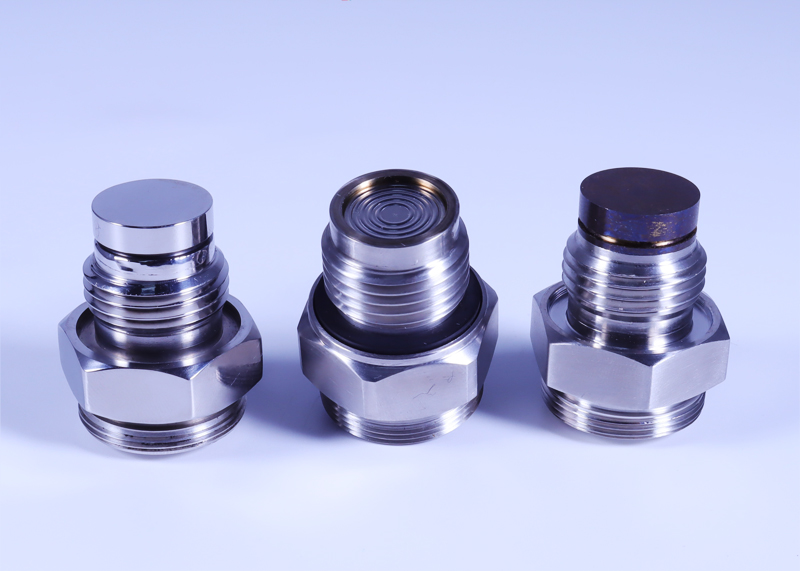

平膜壓力芯體 PT500-303
型號:PT500-303
平膜/隔膜感壓防堵結構設計,適用于熔體/流體介質;
采用進口感壓芯片;選進的貼片工藝;
恒壓源供電,差分橋路輸出;
進口彈性材料,精密加工一體結構,嚴格的機械加工、熱處理、時效處理工工藝;
100萬次使用壽命以上;
高阻抗、高精度、高穩定性;大壓力、耐沖擊、抗疲勞;
常用關鍵字:
平膜壓力芯體 平面膜壓力芯體 厚膜壓力芯體
隔膜壓力芯體 齊平膜壓力芯體 防堵壓力芯體
平膜壓力芯片 平面膜壓力芯片 厚膜壓力芯片
<
>
  • 產品優勢
  • 規格參數
  • 訂購注意事項
  • 使用注意事項
  • 常見問題
  • 我要提建議

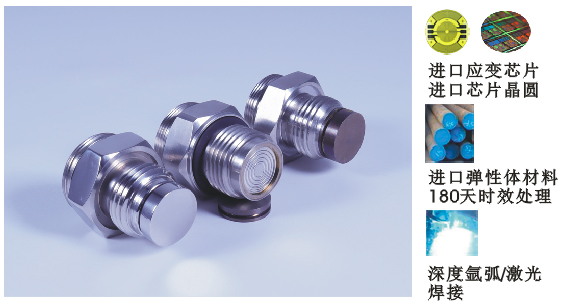

芯       片:
平膜/隔膜感壓防堵結構設計,適用于熔體/流體介質;
采用進口感壓芯片;選進的貼片工藝;
高阻抗、高精度、高穩定性;

彈  性  體:
量程范圍廣(0-50KPA~70MPa/-100KPA~0真空)
進口彈性材料,嚴格的機械加工、熱處理、時效處理工工藝;
100萬次使用壽命以上;

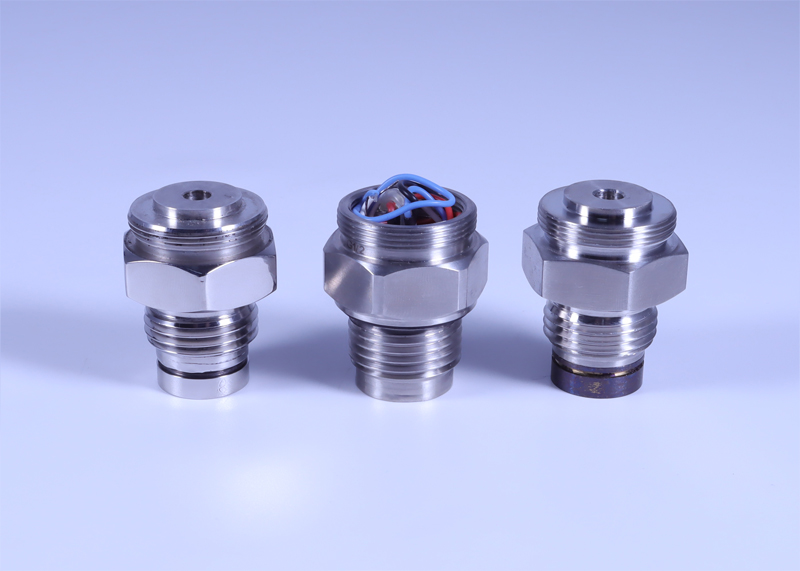

結       構:
厚膜結構:深度氬弧焊接,連接彈性材料與過程接頭,強度高,抗沖擊,耐疲勞;
溥膜結構:激光焊接,連接彈性材料與過程接頭,硅油介質傳遞壓力,響應快,耐疲勞,小量程;
整體結構小巧,過程連接方式多樣化(M20X1.5,G1/2 ,ZG1/2,1/2NPT(螺紋小徑≥17mm));
過程連接材料:304或316;
四芯彩色排線或漆包線;

信號處理:
恒壓源供電,差分橋路輸出;
帶溫度補償;

應    用:
平膜型壓力變送器高壓感壓芯體;
熔體/流體/粘稠性介質壓力測量與控制;
其它民用/工業 自動化領域的壓力測量

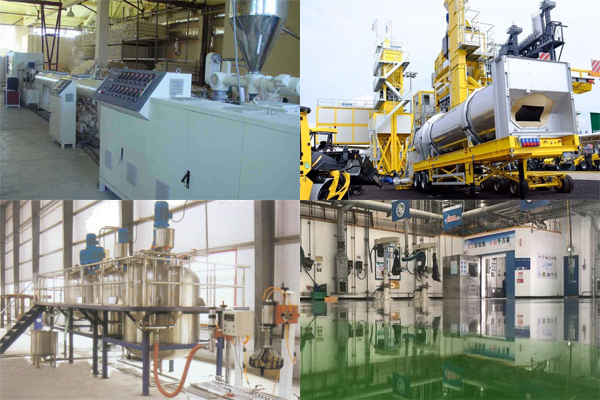

應用領域:
一、技術參數
測量介質:熔體、流體、含有雜質的液體、氣體(如果:油漆、牙膏、顏料等)
壓力形式:表壓、絕壓
量    程:0~0.6、1、2、5、10、15、20、25、30、40、50、60(MPa);
0~50、100、150、200、300、400、500、600(KPa)
綜合精度:±0.25%FS;±0.5%FS;±1%FS
非 線 性:≤0.25%FS
重 復 性:≤0.1%FS
輸出信號:1.0±0.5mV/V(四線制/六線制)差分橋路輸出
供電電壓:恒壓:5VDC(3~10VDC)
絕緣阻抗:≥1000 MΩ/100VDC
輸出阻抗:1500Ω
介質溫度:-20~80℃
環境溫度:-20~70℃
補償溫度:0~70℃
響應時間:≤5mS
過載壓力:150%FS
破壞壓力:3倍量程(量程小于200MPa);2倍量程(量程大于201MPa)
電氣連接:直接引線
防護等級:Ip65
連接電纜:四芯彩色排線,標準長度:50毫米
連接材料:進口彈性體材料
過程連接:M20X1.5,G1/2 ,ZG1/2,1/2NPT(螺紋小徑≥17mm)

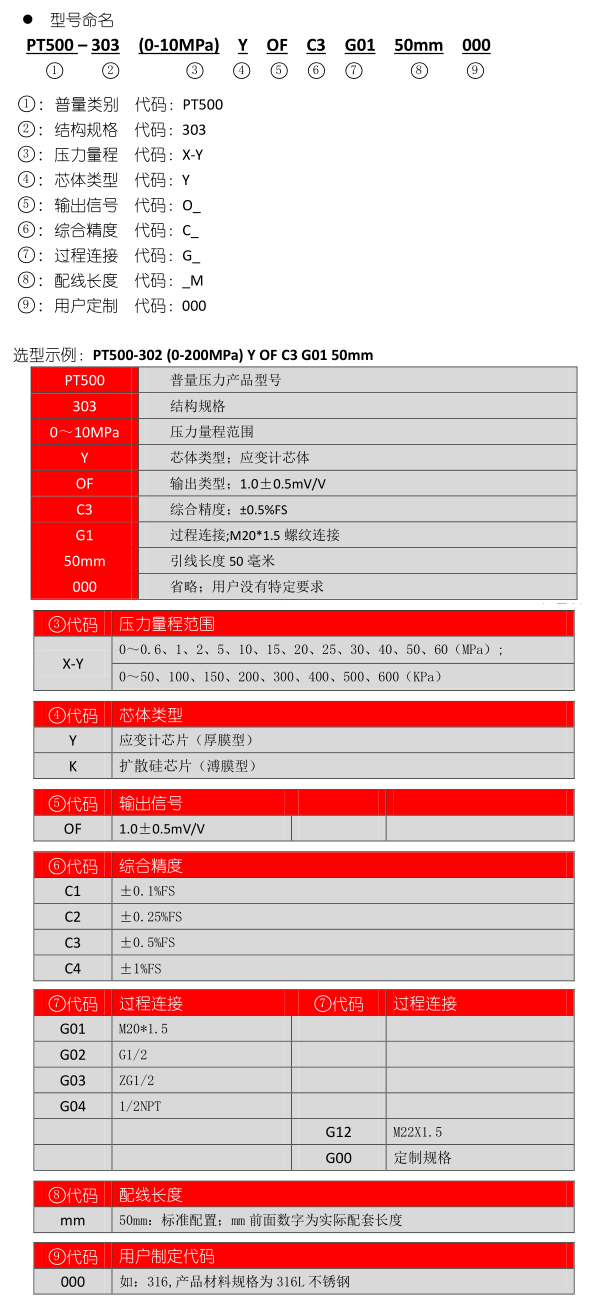

二、規格型號

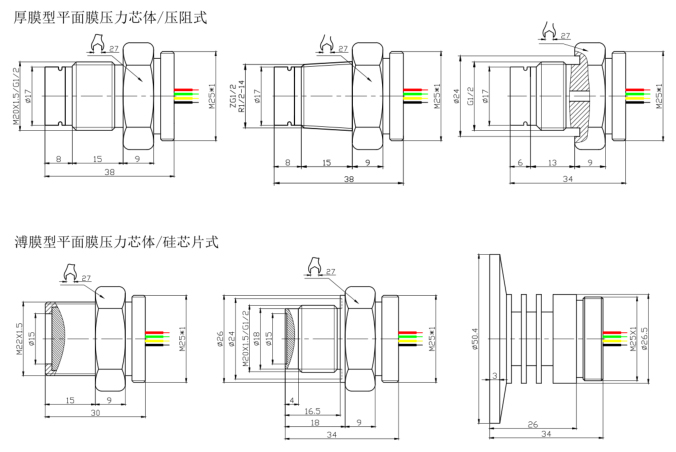

三、結構尺寸

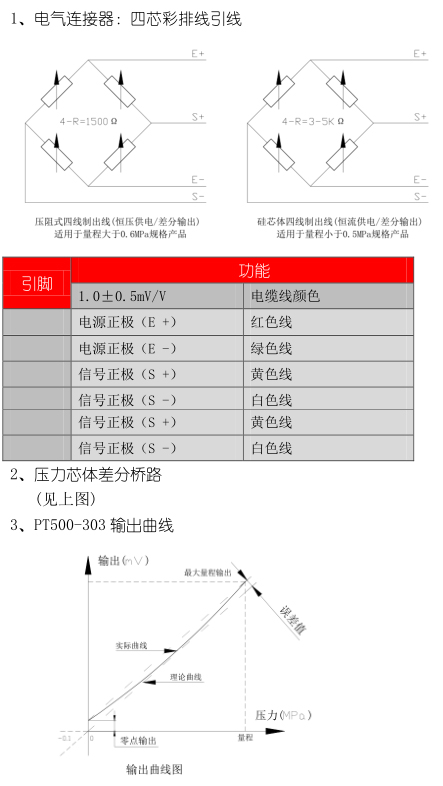

四、電氣連接

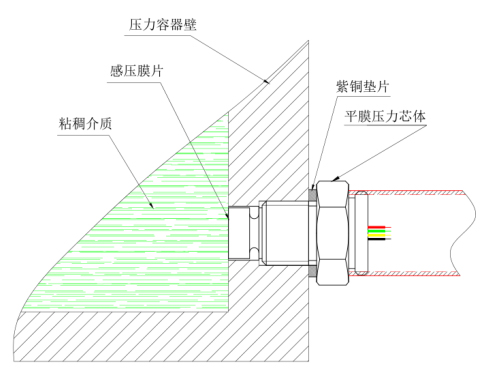

五、安裝方式


1、產品量程選擇:
為了使產品精度、壽命、穩定性等功能達到最佳效果,產品的量程選擇參照以下公式計算:
量程 = 系統最大壓力 X (1.2-1.5)倍;
產品的實際測量壓力范圍,應該在量程范圍的15%-80%;

2、產品供電及輸出:
壓力芯體供電電源為恒壓源供電(3-10VDC);
芯體輸出為差分橋路輸出;
輸出信號約為(0.6-1.5)mV/V

3、用戶要了解產品的測量介質特性:
介質規格、介質溫度、介質純度(是否含有雜質或顆粒等);

4、用戶要了解產品的安裝環境及安裝方式:
室內或室外安裝;
環境溫度;
要求的密封等級;
設備的振動范圍;
安裝方式:螺紋、法蘭、特殊結構;
安裝空間是否滿足產品外形尺寸;
產品供電電源為恒壓供電,5VDC(范圍:3-10VDC);
嚴禁使用硬物(如:螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出;
電源和信號線按訂購產品規格要求,正確接線;
產品安裝時,受力部位為“過程連接六方扳手位”,扳手規格與六方相對應;
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍;
注意保護壓力芯體引線,與放大調理板或采集卡連接時,引線嚴禁受到拉力;
壓力芯體屬精密計量儀器,切勿強加沖擊、摔打,以免損壞芯體
產品安裝于通風、干燥、無強腐蝕環境,露天安裝加防護裝置,避免陽光直接照射;
產品儀表嚴禁進水漏水情況,露天安裝加防護裝置,避免陽光直接照射;
問    題1:壓力芯體無輸出?
原因 處理方法
引線斷路 檢查引線并修復
斷橋 無法修復,更換
排線接觸不良 重新剝線上錫


問    題2:壓力芯體輸出不對?
原因 處理方法
橋路接線不對 按產品使用說明,正確接線
芯片封膠處受到外力   檢查并除去外力作用
芯體或芯片損壞 無法修復,更換


問    題3:壓力芯體輸出信息不穩定?
原因 處理方法
引線接觸不良 檢查引線并修復
芯片封膠處受到外力     檢查并除去外力作用
恒壓源供電不穩定       檢查并修復
恒壓源輸入阻抗不匹配   更換
恒壓源功率不夠 更換
彈性體超壓或大沖擊     更換
絕緣不良 檢查并修復
