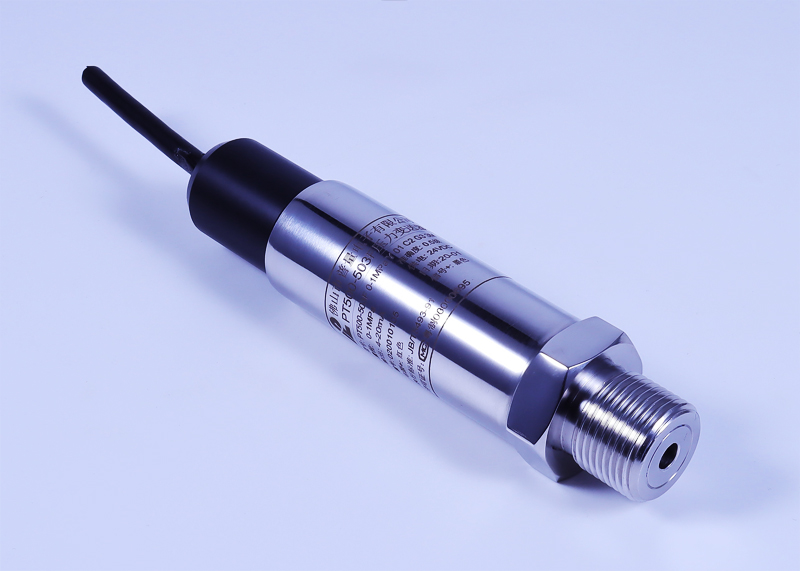

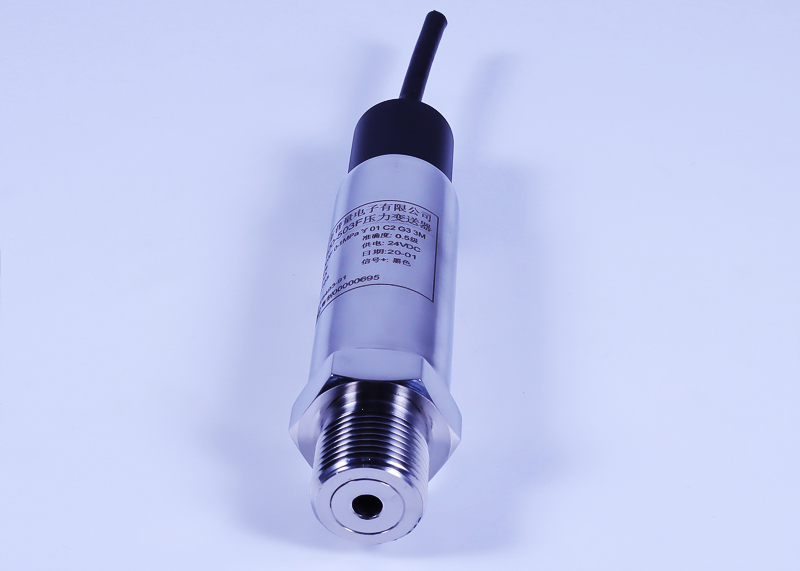

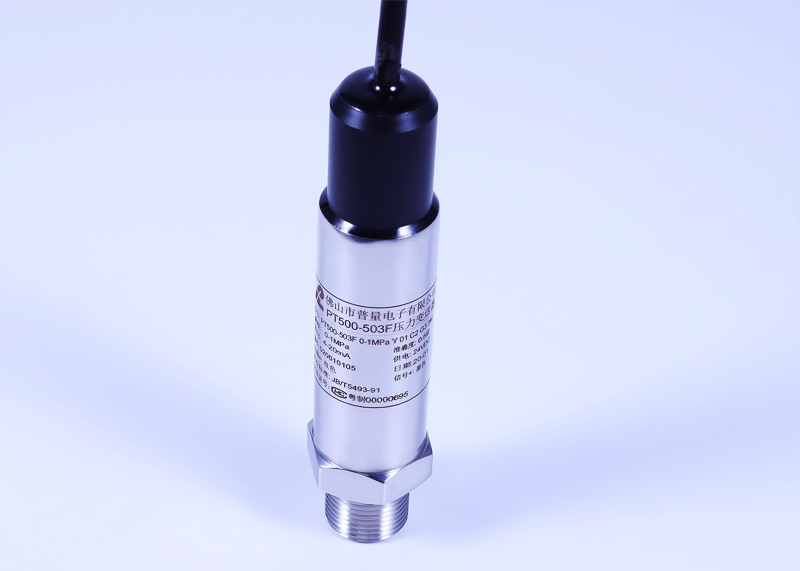

防水壓力變送器PT500-503F

型號：PT500-503F
主要特性：
采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；
高精度穩定放大集成電路；
工業標準模擬量4-20mA或0-5V/10V輸出；
結構小巧、全封焊結構、IP68防護等級，室內外及水下均可使用；
常用關鍵字：
防水壓力變送器防水壓力傳感器
水下壓力變送器水下壓力傳感器
液位傳感器液位變送器
管道壓力變送器油壓傳感器

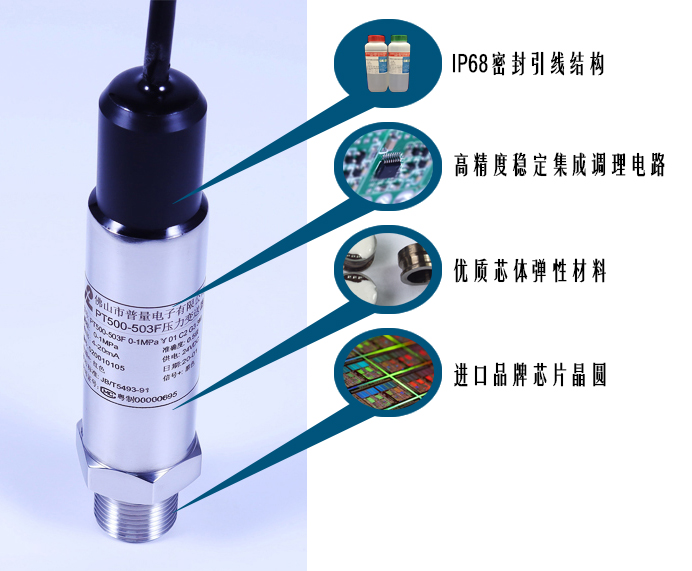

產品優勢
規格參數
訂購注意事項
使用注意事項
常見問題
我要提建議

芯片：

進口品牌感壓芯片晶圓；
選進的貼片工藝及全密封封裝；

芯體：

擴散硅芯體，靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器；
應變計芯體，高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器；
陶瓷芯體，突出的防腐性能，具有零點、滿量程補償、溫度補償；適用于測量介質有較強腐蝕性的工況，量程低于5MPa；

結 構：

整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）
電器連接接口全密封IP68防水引線；
過程連接材料：304或316；
外殼材料：304或316；
壓力測量配套標準四芯屏蔽電纜/水位測量配套標準四芯導氣屏蔽電纜；

信號處理：

24位ADC采樣處理芯片；
DSP數字信號調理算法；
多點性線溫度校準；
電壓電流過載保護；
標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制);

應用領域：

蒸汽供給系統
油壓系統
石油化工
石油管道
農業灌溉
供氣管道

產品家族：

一、技術參數

項目	參數
測量介質	液體、氣體（與產品過程連接材料兼容）
壓力形式	表壓、絕壓
量程	0～0.6～60MPa
	-0.1～0～0.6～5MPa
	-100KPa～10KPa～40MPa
	±10KPa～±100KPa
綜合精度	±0.25%FS；±0.5%FS；±1%FS
非線性	≤0.25%FS
重復 性	≤0.1%FS
輸出信號	4～20mA(二線制)；0～20mA(三線制)
	0～5VDC； 0～10VDC(三線制)
	0.5～4.5VDC(三線制)/可5VDC供電
供電電壓	24VDC(9～30VDC)/輸出0.5～4.5VDC時可用5VDC供電
絕緣阻抗	≥1000 MΩ/100VDC
負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
介質溫度	-20～80℃
環境溫度	-20～70℃
補償溫度	0～70℃
響應時間	≤5mS
過載壓力	150%FS
破壞壓力	5倍量程(量程小于5MPa)；3倍量程(量程大于5MPa)
電氣連接	IP68全密封連接，直接引出導線
防護等級	Ip68
連接電纜	四芯屏蔽電纜，標準長度：3米
連接材料	304/316L
過程連接	M20X1.5,G1/2,G1/4,ZG1/4,1/4NPT,ZG1/2,G3/8,M12X1.5……

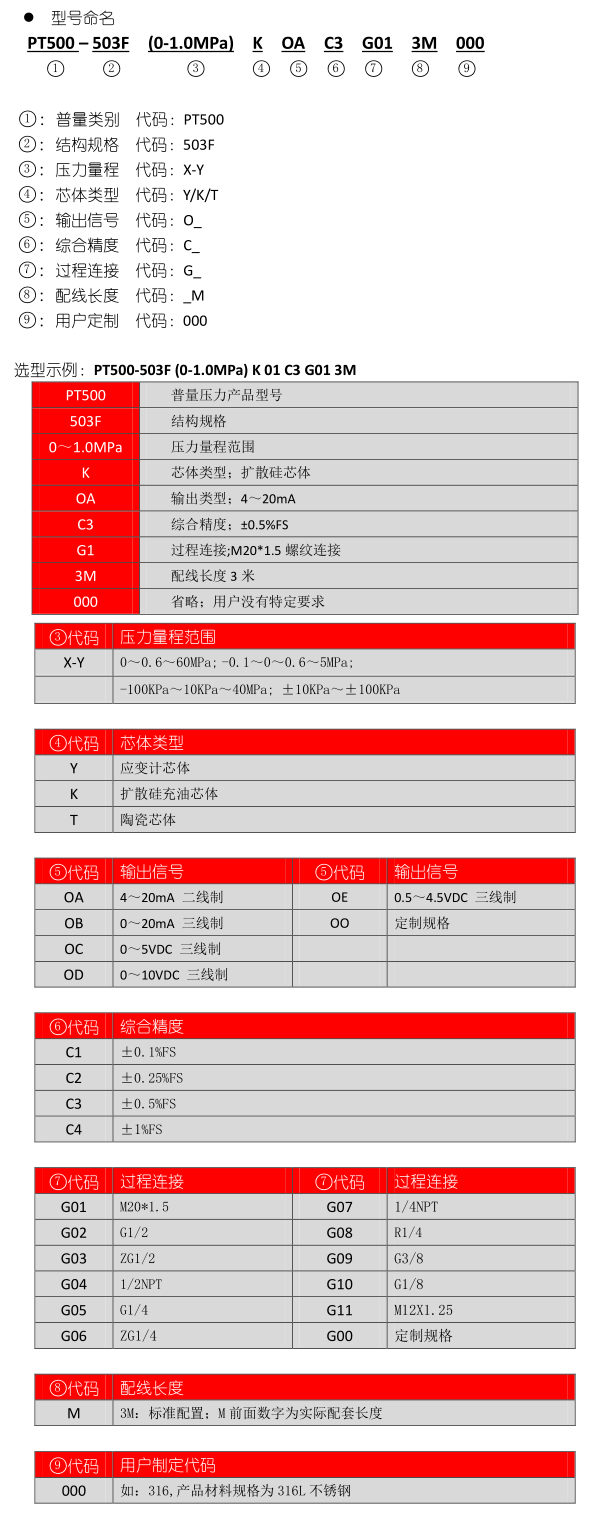

二、規格型號

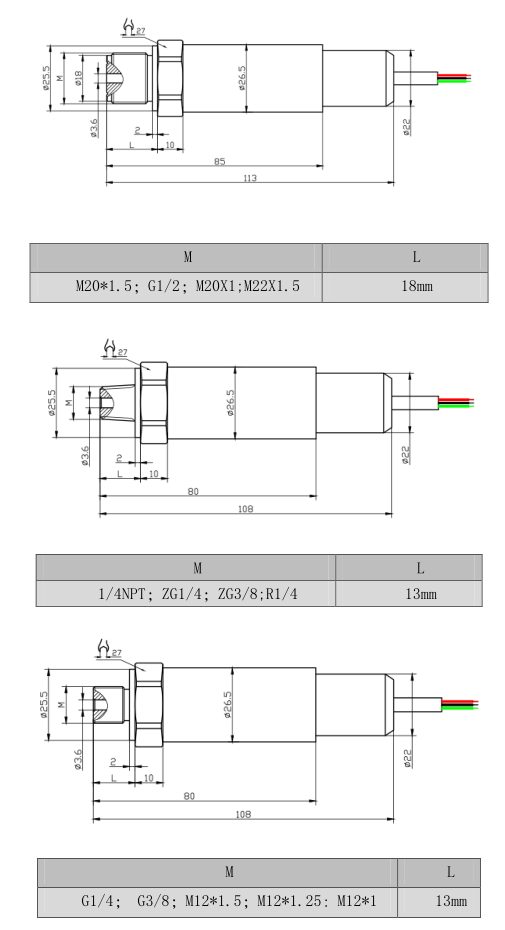

三、結構尺寸

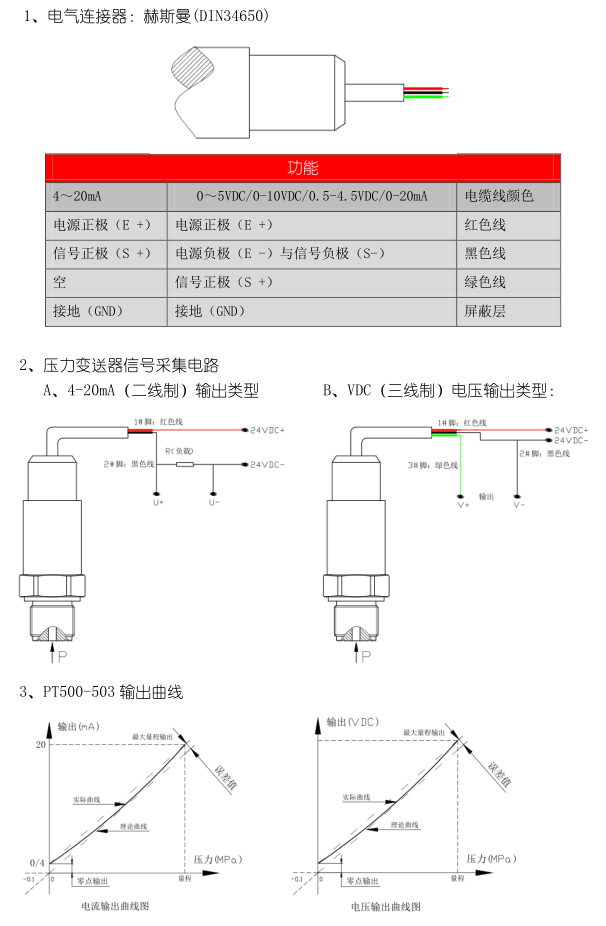

四、電氣連接

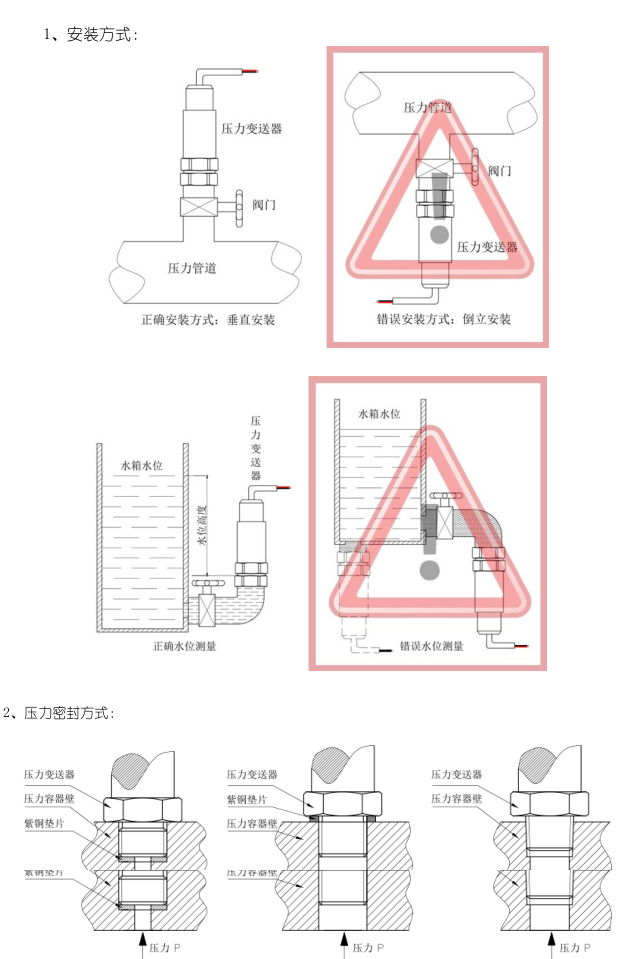

五、安裝方式

1、產品量程選擇：

為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；

2、產品的信號輸出方式：

信號輸出規格取決于后端采集設備的要求；
常見的有：控制顯示儀表、PLC采集輸入模塊、單片機采集卡、PC機串口等
若后端采集設備按產品的輸出規格確定，建議采用通用的二線制4-20mA;

3、用戶要了解產品的測量介質特性：

介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；

4、用戶要了解產品的安裝環境及安裝方式：

室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；

5、產品室外高處安裝使用時，加裝避雷裝置；

6、產品應用于測量液位時，訂購產品時請說明，以便配套導氣電纜；

產品供電24VDC（范圍：9-30VDC）；
嚴禁使用硬物（如：螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出；
電源和信號線按訂購產品規格要求，正確接線；
產品安裝時，受力部位為“過程連接六方扳手位”，扳手規格與六方相對應；
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍；
注意保護變送器引出電纜，現場使用跨度過大時，建議使用金屬管保護或架空；
壓力變送器屬精密計量儀器，切勿強加沖擊、摔打，以免損壞芯體；
產品應用于液位測量時，注意導氣電纜的導氣管，做好防護，嚴禁泡水或進水；
產品安裝于通風、無強腐蝕環境，露天安裝加防護裝置，避免陽光直接照射；

問題1：壓力變送器無輸出？

原因	處理方法
電源線接反	按產品《使用說明書》/產品合格證/產品標牌要求接線
電氣連接器接線不良	拆開電氣連接器，檢查各端腳接線是否牢固
電纜線斷路	更換電纜
變送器放大板燒壞	返修或更換

問題2：壓力變送器輸出＜3.92mA或小于0VDC？

原因	處理方法
供電電壓小于要求值	正常最小供電電壓為9VDC，檢查電壓值
供電電源功率不夠	供電電源功率是否達到帶額定負載要求
采集回路負載過大	檢查電路負載
壓力值超出最小量程值	變送器引壓口是否形成負壓
壓力變送器放大板燒壞	返修或更換
沖擊或過壓芯體損壞	返修或更換

問題3：壓力變送器輸出≥22mA或5.5VDC/10.5VDC？

原因	處理方法
供電電壓小于要求值	正常最小供電電壓為9VDC，檢查電壓值
供電電源功率不夠	供電電源功率是否達到帶額定負載要求
壓力值超出最大量程值	檢查壓力變送器加載壓力
壓力變送器放大板燒壞	返修或更換
沖擊或過壓芯體損壞	返修或更換

問題4：壓力變送器輸出不穩定？

原因	處理方法
壓力源不穩定	檢查加壓系統壓力不否穩定
沒有接地線	壓力變送器及設備接上地線
變送器安裝位置有大磁場	加裝屏蔽罩或更換安裝位置
電纜線過長并穿過磁場	更換電纜線走線位置
變送器進水或蒸汽	變送器不通電狀態下放進溫箱，加溫65度進行烘干
加壓管道有石沙或雜物	清理
壓力介質溫度過高	查檢介質溫度是否在變送器允許范圍

問題5：壓力變送器加壓后，輸出無變化可變化很??？

原因	處理方法
變送器前閥門沒有打開	打開閥門
變送器引壓孔堵住	清理引壓孔堵住物
變送器調理板進入死區	廠家維修
