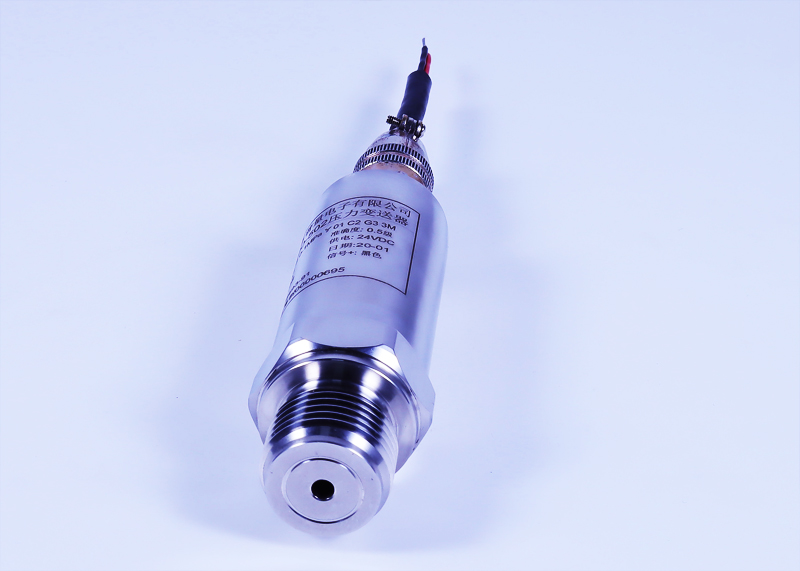

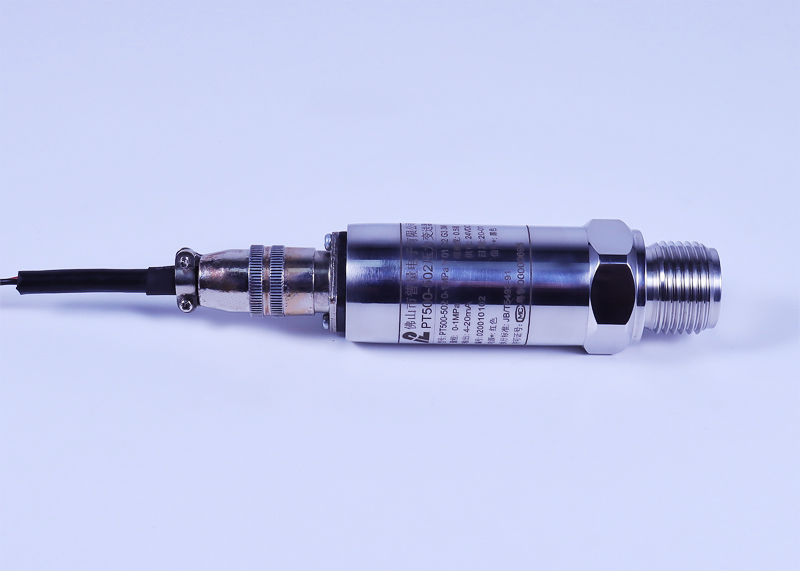

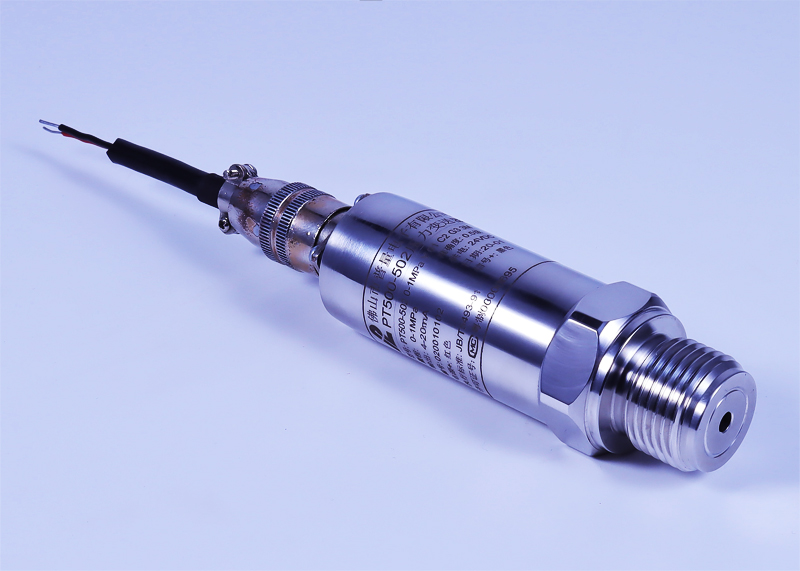

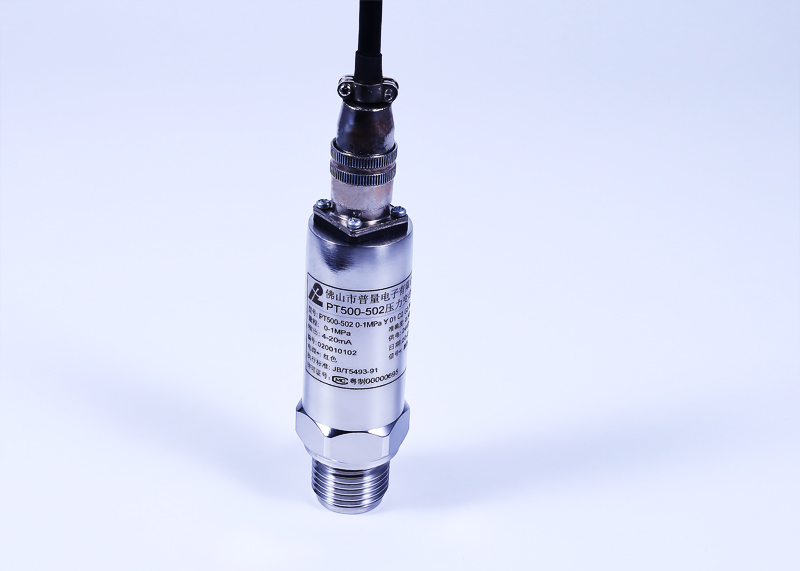

精巧型壓力變送器PT500-502

型號：PT500-502
主要特性：
采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；
高精度穩定放大集成電路；
工業標準模擬量4-20mA或0-5V/10V輸出；
結構小巧、全封焊結構、抗沖擊、耐疲勞、可靠性高；
常用關鍵字：
機油壓力傳感器液壓壓力傳感器
水泵壓力變送器水壓傳感器
風機壓力傳感器氣壓壓力變送器
精密壓力傳感器

產品優勢
規格參數
訂購注意事項
使用注意事項
常見問題
我要提建議

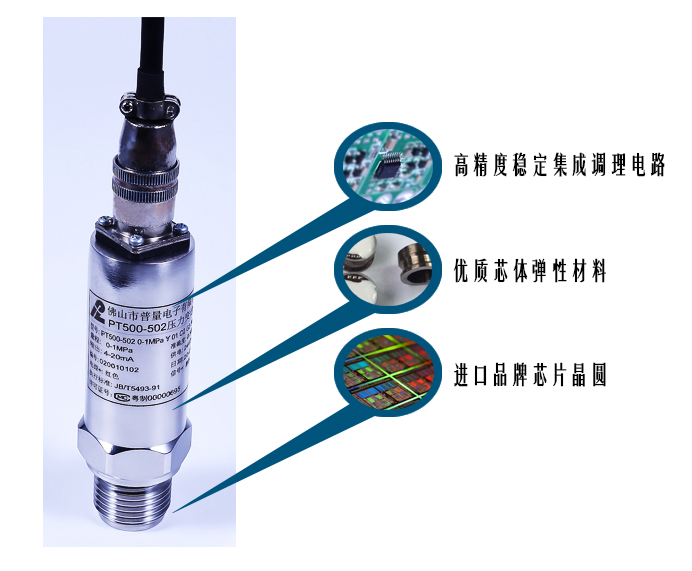

芯片：
進口品牌感壓芯片晶圓；
選進的貼片工藝及全密封封裝；

芯體：
擴散硅芯體，靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器；
應變計芯體，高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器；
陶瓷芯體，突出的防腐性能，具有零點、滿量程補償、溫度補償；適用于測量介質有較強腐蝕性的工況，量程低于5MPa；

結 構：
整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）
電器連接為四芯航接插件，電纜可拆除，方便安裝布線；
過程連接材料：304或316；
外殼材料：304或316；
配套標準四芯屏蔽電纜；

信號處理：
24位ADC采樣處理芯片；
DSP數字信號調理算法；
多點性線溫度校準；
電壓電流過載保護；
標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制);

應用領域：

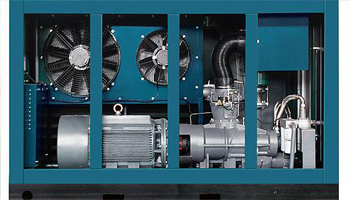

空壓機組
恒壓供水系統
液壓設備

產品家族：

一、主要技術參數：

項 目	參數
測量介質	液體、氣體（與產品過程連接材料兼容）
壓力形式	表壓、絕壓
量程	0～0.6～60MPa
	-0.1～0～0.6～5MPa
	-100KPa～10KPa～40MPa
	±10KPa～±100KPa
綜合精度	±0.25%FS；±0.5%FS；±1%FS
非線性	≤0.25%FS
重復性	≤0.1%FS
輸出信號	4～20mA(二線制)；0～20mA(三線制)
	0～5VDC； 0～10VDC(三線制)
	0.5～4.5VDC(三線制)/可5VDC供電
供電電壓	24VDC(9～30VDC)/輸出0.5～4.5VDC時可用5VDC供電
絕緣阻抗	≥1000 MΩ/100VDC
負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
介質溫度	-20～80℃
環境溫度	-20～70℃
補償溫度	0～70℃
響應時間	≤5mS
過載壓力	150%FS
破壞壓力	5倍量程(量程小于5MPa)；3倍量程(量程大于5MPa)
電氣連接	緊線螺母直接出線
防護等級	Ip65
連接電纜	四芯航接插件+屏蔽電纜，標準長度：3米
連接材料	304/316L
過程連接	M20X1.5,G1/2,G1/4,ZG1/4,1/4NPT

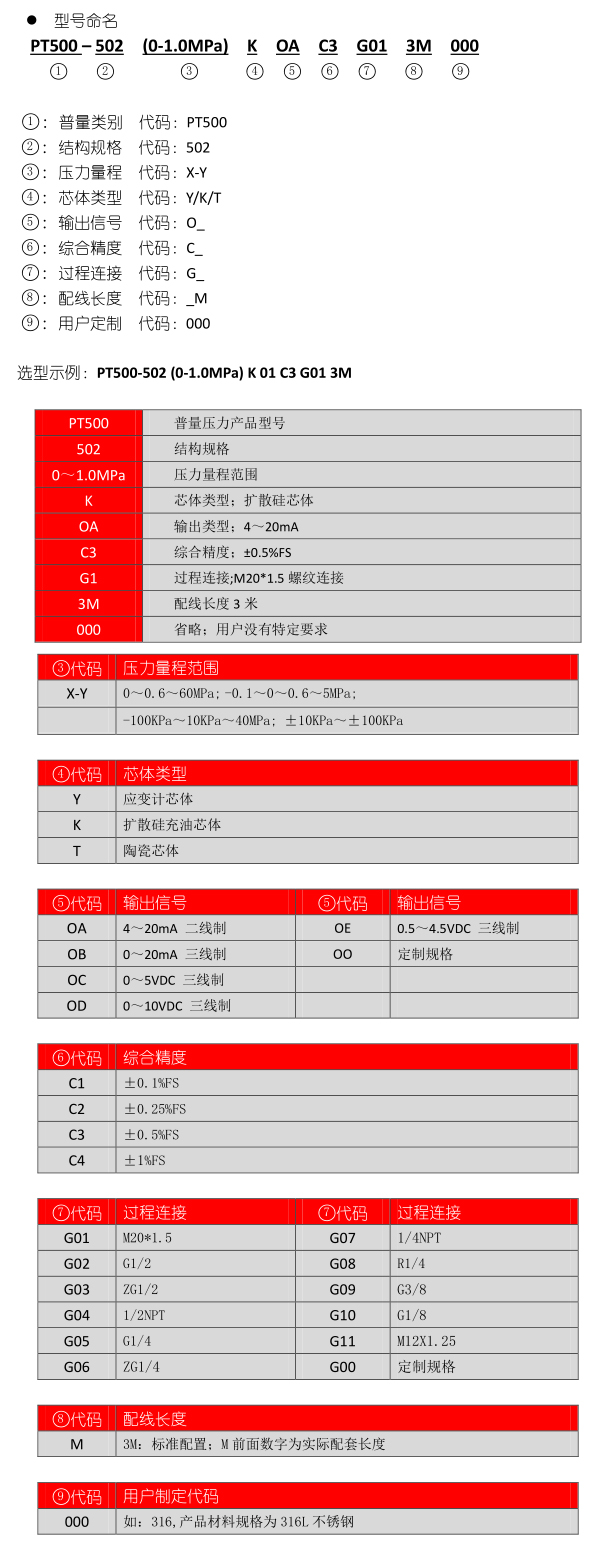

二、產品型號規格：

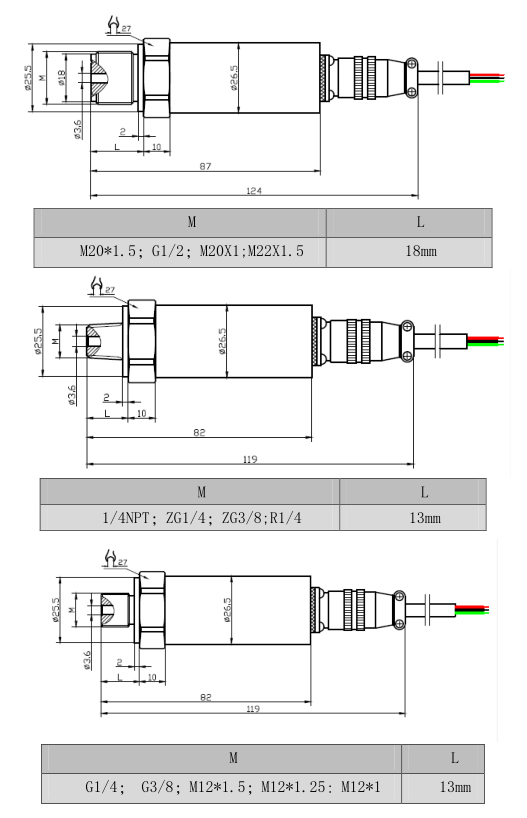

三、產品結構尺寸：

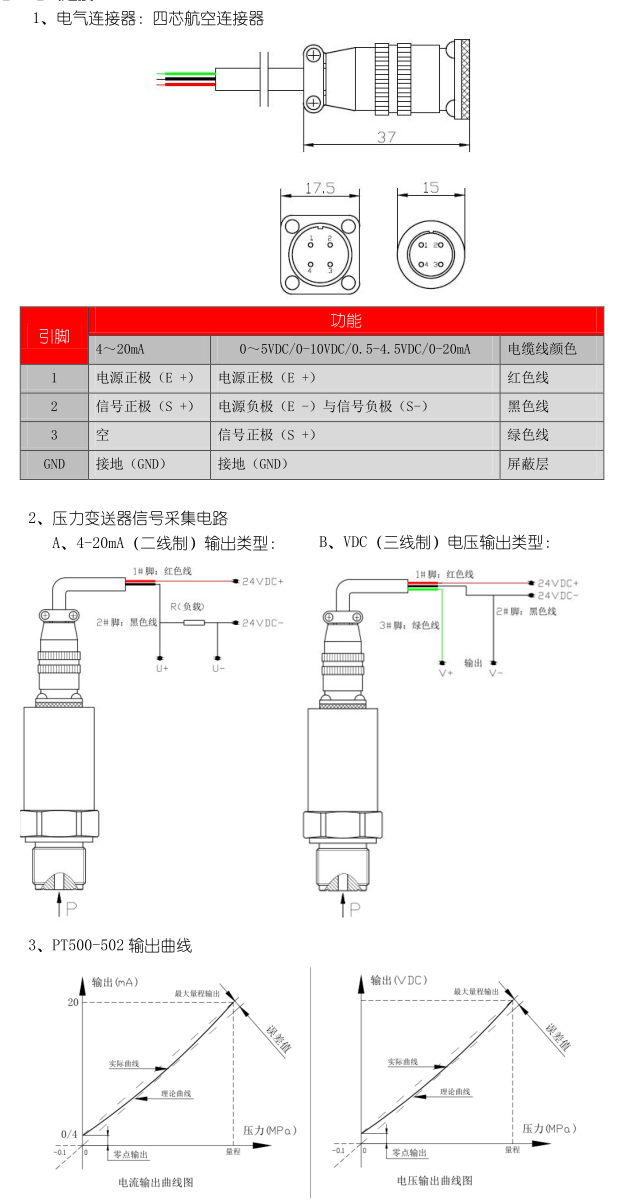

四、產品電氣連接：

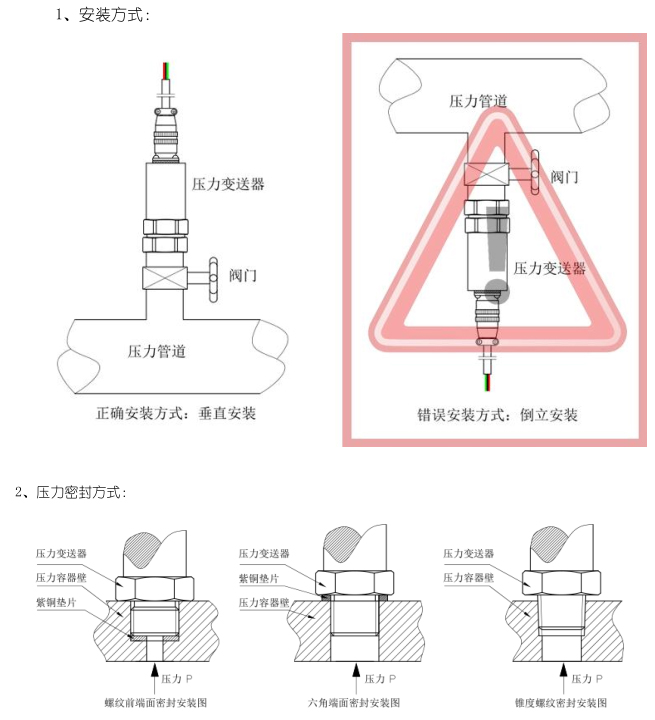

五、產品過程連接及安裝方式：

1、產品量程選擇：
為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；
2、產品的信號輸出方式：
信號輸出規格取決于后端采集設備的要求；
常見的有：控制顯示儀表、PLC采集輸入模塊、單片機采集卡、PC機串口等
若后端采集設備按產品的輸出規格確定，建議采用通用的二線制4-20mA;
3、用戶要了解產品的測量介質特性：
介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；
4、用戶要了解產品的安裝環境及安裝方式：
室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；

產品供電24VDC（范圍：9-30VDC）；

嚴禁使用硬物（如：螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出；

電源和信號線按訂購產品規格要求，正確接線；

產品安裝時，受力部位為“過程連接六方扳手位”，扳手規格與六方相對應；

嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍；

注意保護變送器引出電纜，現場使用跨度過大時，建議使用金屬管保護或架空；

壓力變送器屬精密計量?jī)x器，切勿強加沖擊、摔打，以免損壞芯體；

產品安裝于通風、干燥、無強腐蝕環境，露天安裝加防護裝置，避免陽光直接照射；

問題1：壓力變送器無輸出？

原因	處理方法
電源線接反	按產品《使用說明書》/產品合格證/產品標牌要求接線
電氣連接器接線不良	拆開電氣連接器，檢查各端腳接線是否牢固
電纜線斷路	更換電纜
變送器放大板燒壞	返修或更換

問題2：壓力變送器輸出＜3.92mA或小于0VDC？

原因	處理方法
供電電壓小于要求值	正常最小供電電壓為9VDC，檢查電壓值
供電電源功率不夠	供電電源功率是否達到帶額定負載要求
采集回路負載過大	檢查電路負載
壓力值超出最小量程值	變送器引壓口是否形成負壓
壓力變送器放大板燒壞	返修或更換
沖擊或過壓芯體損壞	返修或更換

問題3：壓力變送器輸出≥22mA或5.5VDC/10.5VDC？

原因	處理方法
供電電壓小于要求值	正常最小供電電壓為9VDC，檢查電壓值
供電電源功率不夠	供電電源功率是否達到帶額定負載要求
壓力值超出最大量程值	檢查壓力變送器加載壓力
壓力變送器放大板燒壞	返修或更換
沖擊或過壓芯體損壞	返修或更換

問題4：壓力變送器輸出不穩定？

原因	處理方法
壓力源不穩定	檢查加壓系統壓力不否穩定
沒有接地線	壓力變送器及設備接上地線
變送器安裝位置有大磁場	加裝屏蔽罩或更換安裝位置
電纜線過長并穿過磁場	更換電纜線走線位置
變送器進水或蒸汽	變送器不通電狀態下放進溫箱，加溫65度進行烘干
加壓管道有石沙或雜物	清理
壓力介質溫度過高	查檢介質溫度是否在變送器允許范圍
