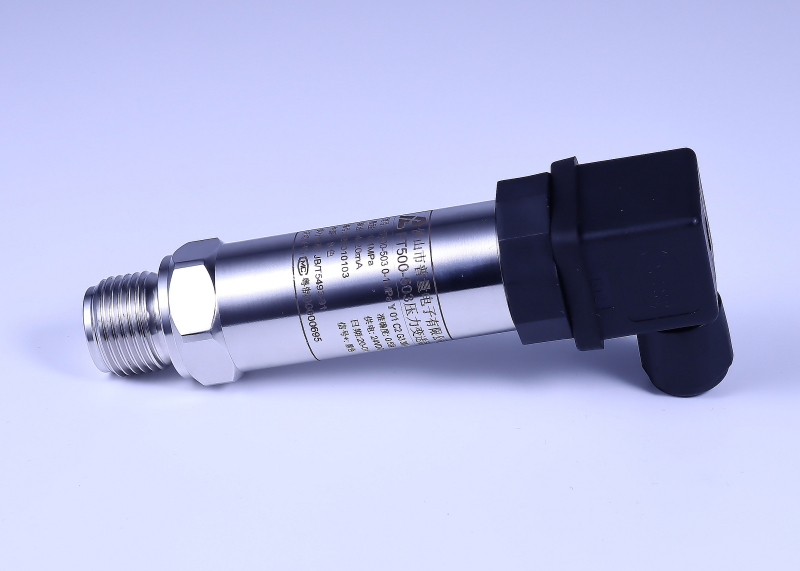

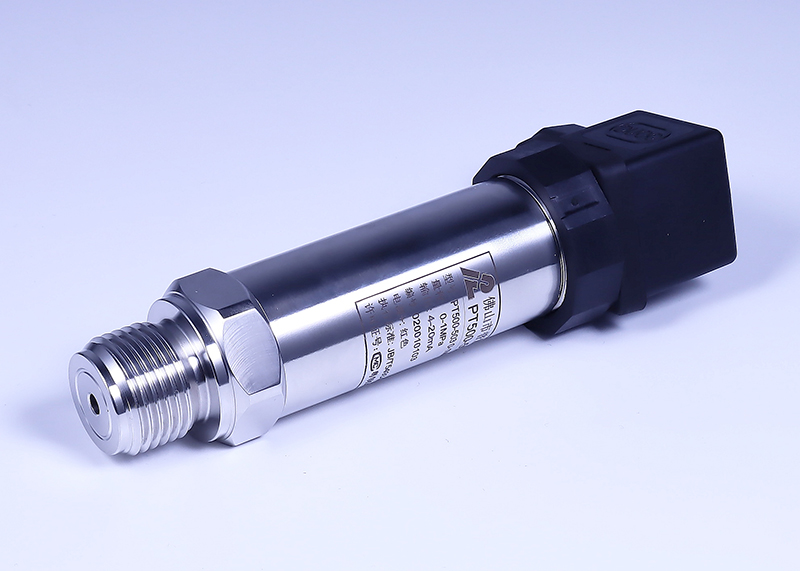

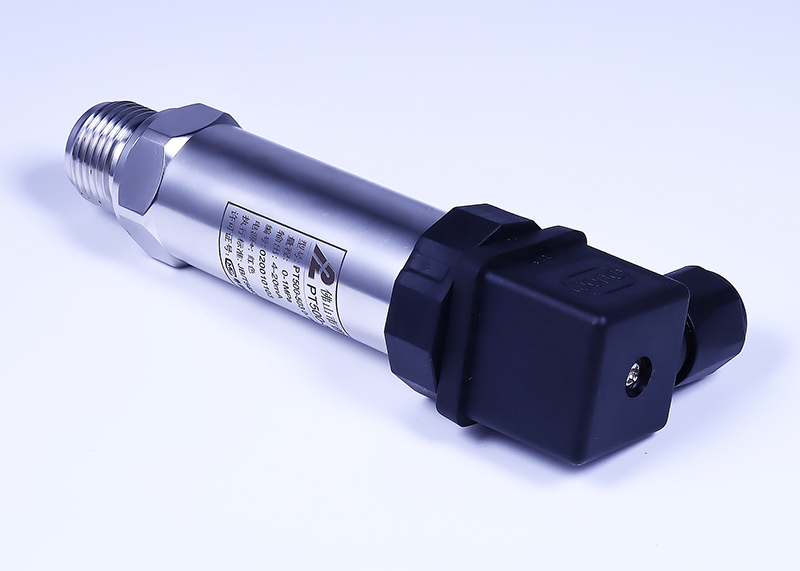

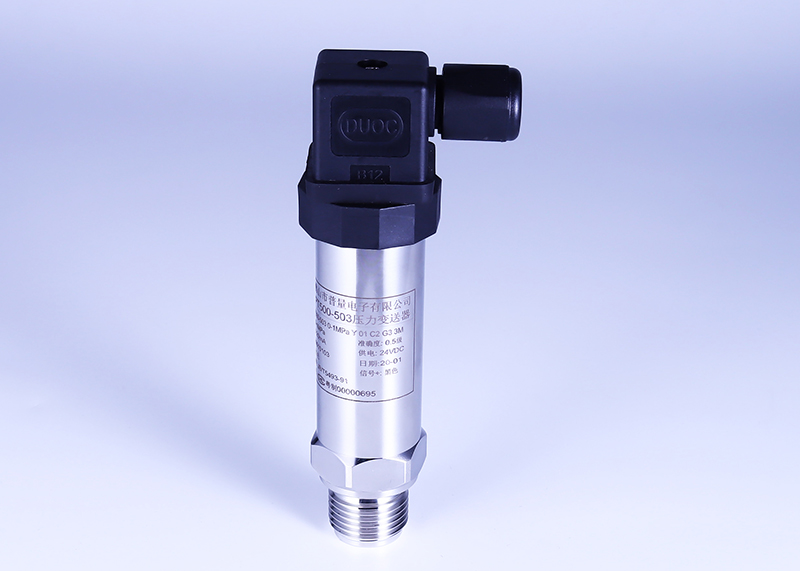

精巧型壓力變送器PT500-503

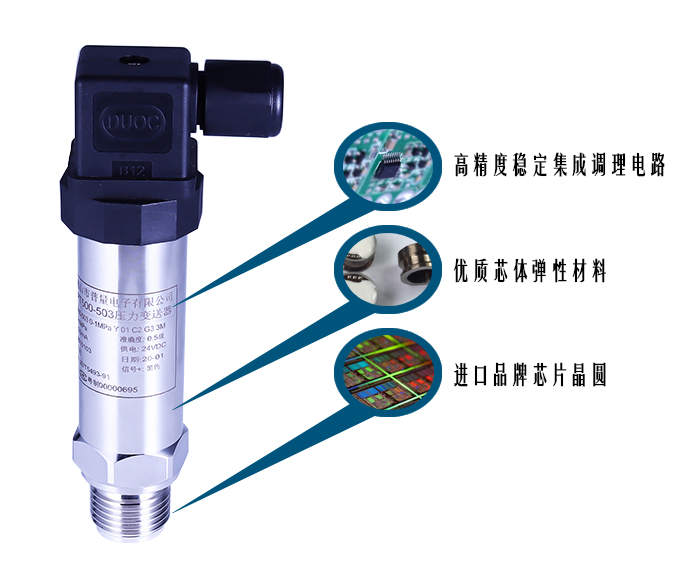

芯? ? ? ?片:
- 進口品牌感壓芯片晶圓;
- 選進的貼片工藝及全密封封裝;
芯? ? ? ?體:
- 擴散硅芯體,靈敏度高,輸出大,具有零點、滿量程補償、溫度補償;適用于小量程壓力變送器;
- 應變計芯體,高強度彈性形變感壓材料,配有溫度補償,具有抗沖擊、耐疲勞性能優勢;適用于一般量程壓力變送器;
- 陶瓷芯體,突出的防腐性能,具有零點、滿量程補償、溫度補償;適用于測量介質有較強腐蝕性的工況,量程低于5MPa;
結? ? ? ?構:
- 整體結構小巧,過程連接方式多樣化(螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等)
- 標準電器連接接口(赫斯曼DIN34650);
- 過程連接材料:304或316;
- 外殼材料:304或316;
- 配套標準四芯屏蔽電纜;
信號處理:
- 24位ADC采樣處理芯片;
- DSP數字信號調理算法;
- 多點性線溫度校準;
- 電壓電流過載保護;
- 標準工業信號輸出:4-20mA(二線制),0-20mA(三線制),0-5VDC,0-10VDC,0.5-4.5VDC(三線制);
油壓系統
送風系統
農業灌溉
空壓機組
恒壓供水系統
液壓設備
一、產品規格參數:
項 目 參 數 測量介質 液體、氣體(與產品過程連接材料兼容) 壓力形式 表壓、絕壓 量 程 0~0.6~60MPa(范圍內) -0.1~0~0.6~5MPa (范圍內) -100KPa~10KPa~40MPa (范圍內) ±10KPa~±100KPa (范圍內) 綜合精度 ±0.25%FS;±0.5%FS;±1%FS 非 線 性 ≤0.25%FS 重 復 性 ≤0.1%FS 輸出信號 4~20mA(二線制);0~20mA(三線制) 0~5VDC; 0~10VDC(三線制) 0.5~4.5VDC(三線制)/可5VDC供電 供電電壓 24VDC(9~30VDC)/輸出0.5~4.5VDC時可用5VDC供電 絕緣阻抗 ≥1000 MΩ/100VDC 負載阻抗 電流輸出: ≤800Ω;電壓輸出: ≥50KΩ 介質溫度 -20~80℃ 環境溫度 -20~70℃ 補償溫度 0~70℃ 響應時間 ≤5mS 過載壓力 150%FS 破壞壓力 5倍量程(量程小于5MPa);3倍量程(量程大于5MPa) 電氣連接 赫斯曼(DIN34650) 防護等級 Ip65 連接電纜 四芯屏蔽電纜,標準長度:3米 連接材料 304/316L 過程連接 M20X1.5,G1/2,G1/4,ZG1/4,1/4NPT等
二、產品選型:

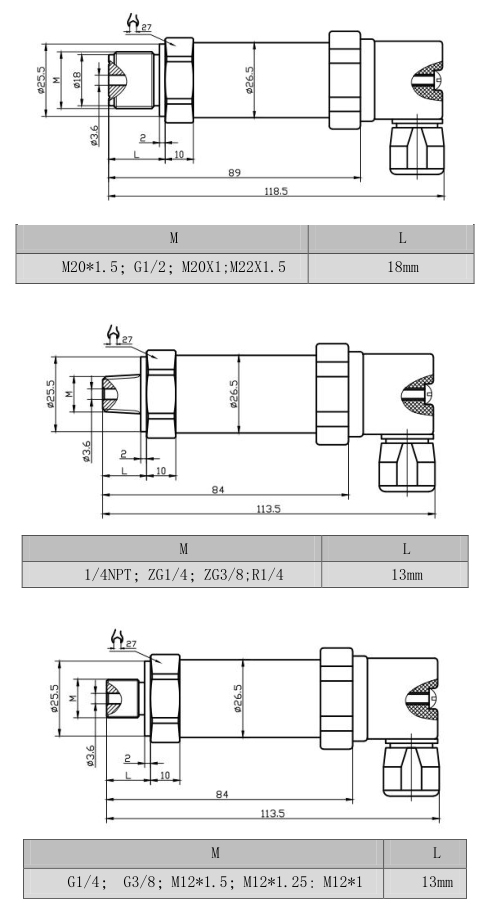

三、產品結構圖:

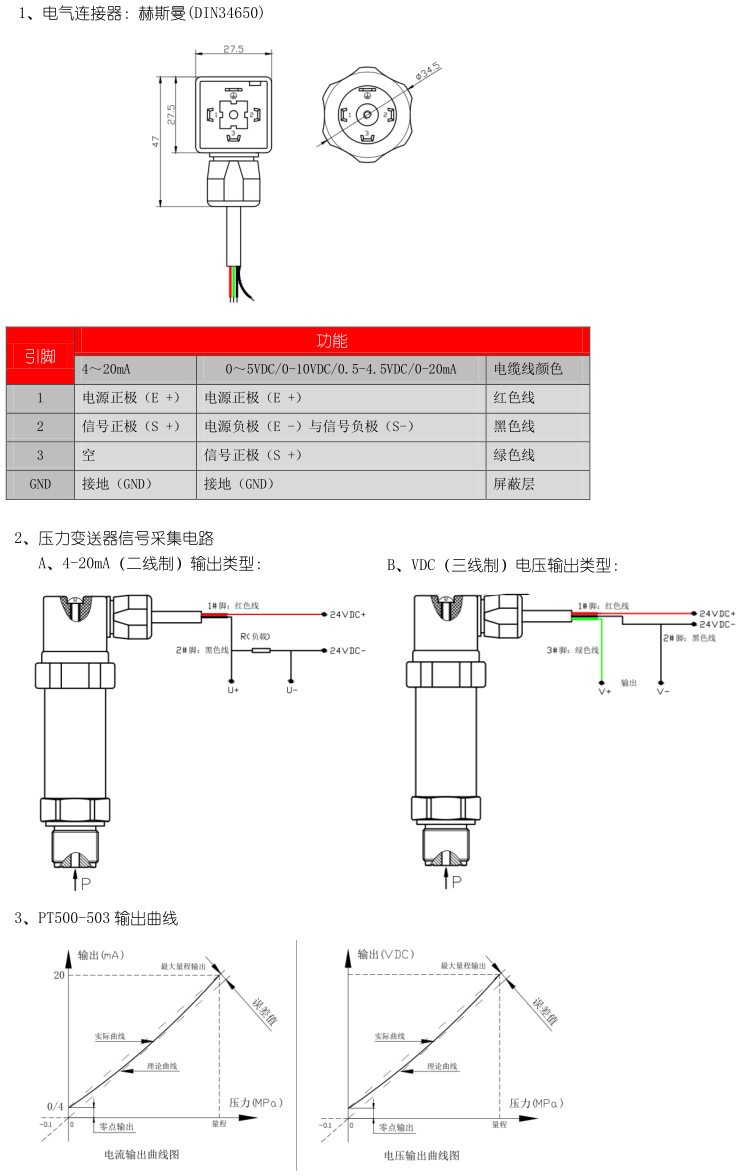

四、產品電氣連接及接線方式:

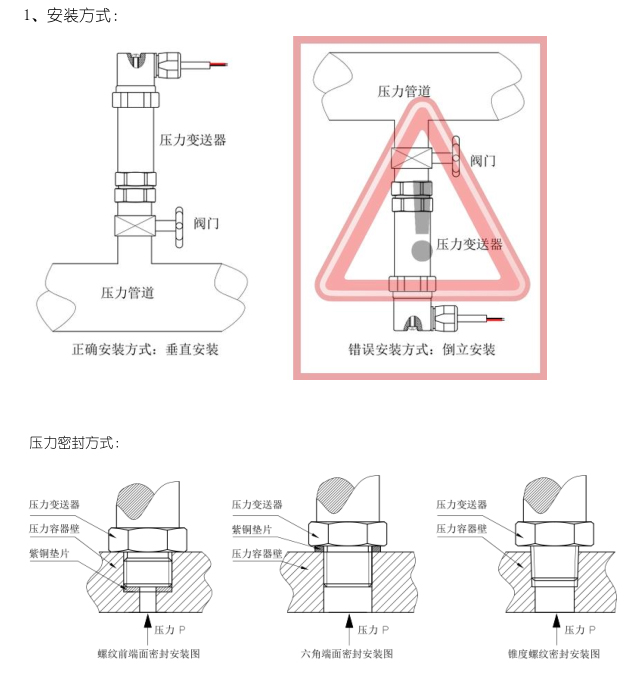

五、產品安裝及密封方式:
1、產品量程選擇:
A、為了使產品精度、壽命、穩定性等功能達到最佳效果,產品的量程選擇參照以下公式計算:
B、量程=系統最大壓力X(1.2-1.5)倍;
C、產品的實際測量壓力范圍,應該在量程范圍的15%-80%;
2、產品的信號輸出方式:
A、信號輸出規格取決于后端采集設備的要求;
B、常見的有:控制顯示儀表、PLC采集輸入模塊、單片機采集卡、PC機串口等
C、若后端采集設備按產品的輸出規格確定,建議采用通用的二線制4-20mA;
3、用戶要了解產品的測量介質特性:
介質規格、介質溫度、介質純度(是否含有雜質或顆粒等);
4、用戶要了解產品的安裝環境及安裝方式:
A、室內或室外安裝;
B、環境溫度;
C、要求的密封等級;
D、設備的振動范圍;
E、安裝方式:螺紋、法蘭、特殊結構;
F、安裝空間是否滿足產品外形尺寸;
嚴禁使用硬物(如:螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出;
電源和信號線按訂購產品規格要求,正確接線;產品安裝時,受力部位為“過程連接六方扳手位”,扳手規格與六方相對應;
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍;
注意保護變送器引出電纜,現場使用跨度過大時,建議使用金屬管保護或架空;
壓力變送器屬精密計量儀器,切勿強加沖擊、摔打,以免損壞芯;

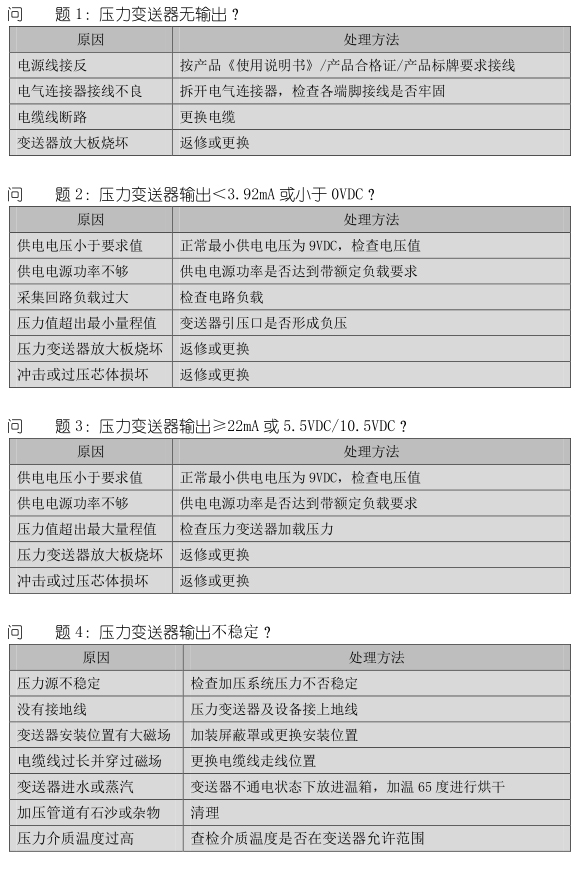

體產品安裝于通風、干燥、無強腐蝕環境,露天安裝加防護裝置,避免陽光直接照射;
