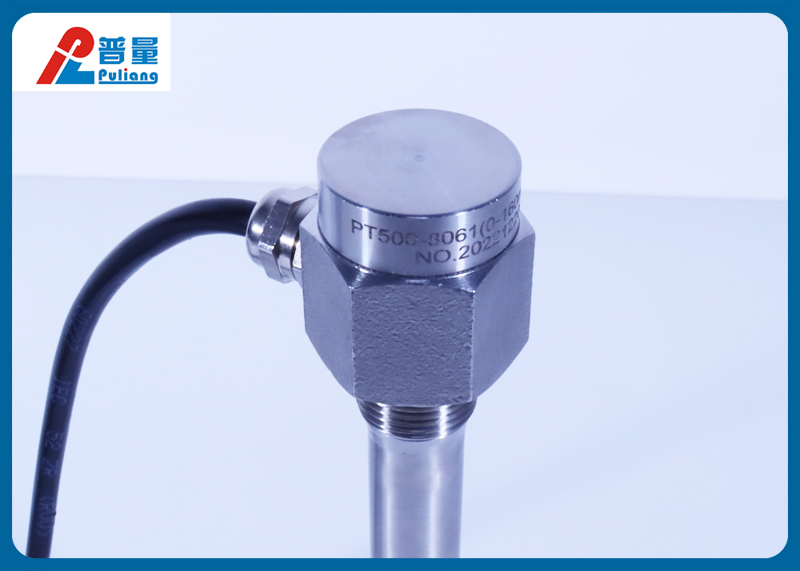

PT500-8061油量檢測儀/電容式液位計
PT500-8061油量檢測儀/電容式液位計基于射頻電容測量原理,采用斷層掃描技術,動態分析傳感器在介質中各種參數,自動進行精確補償,輸出信號隨液位高度改變呈線性連續變化。整機無任何彈性部件和可動部件,耐沖擊、安裝方便,可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種弱腐蝕性液體的液位進行準確測量。
油壓系統
水塔水箱
石油化工
石油管道

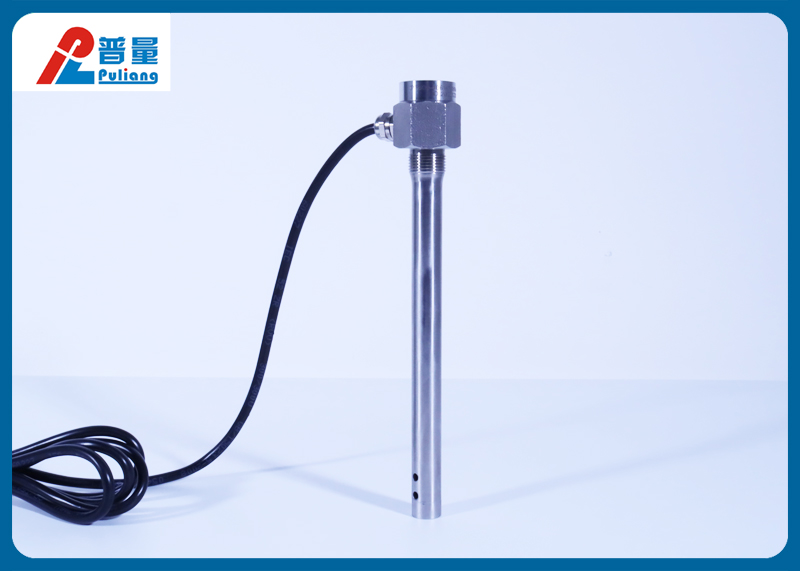

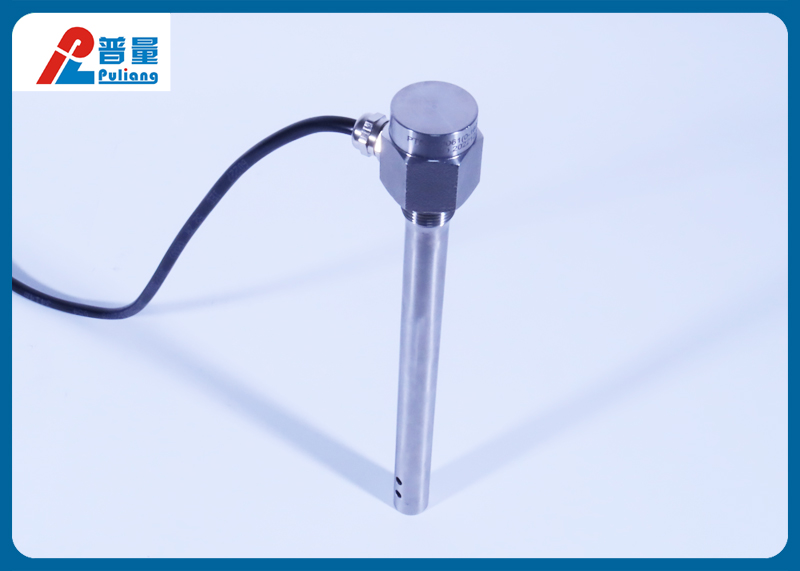

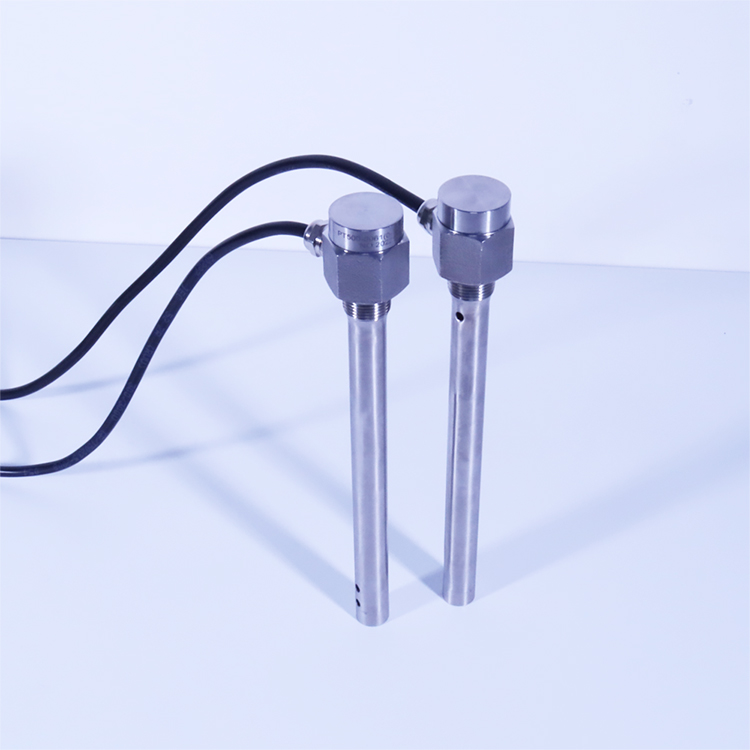

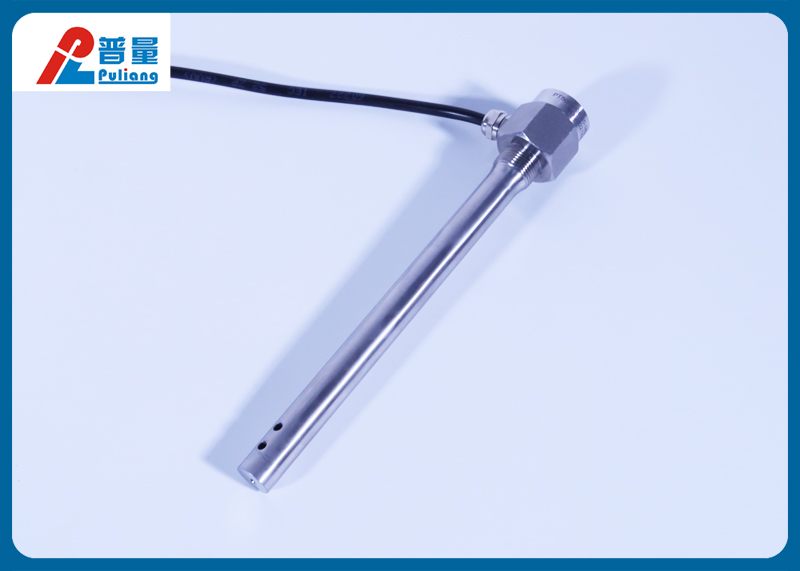

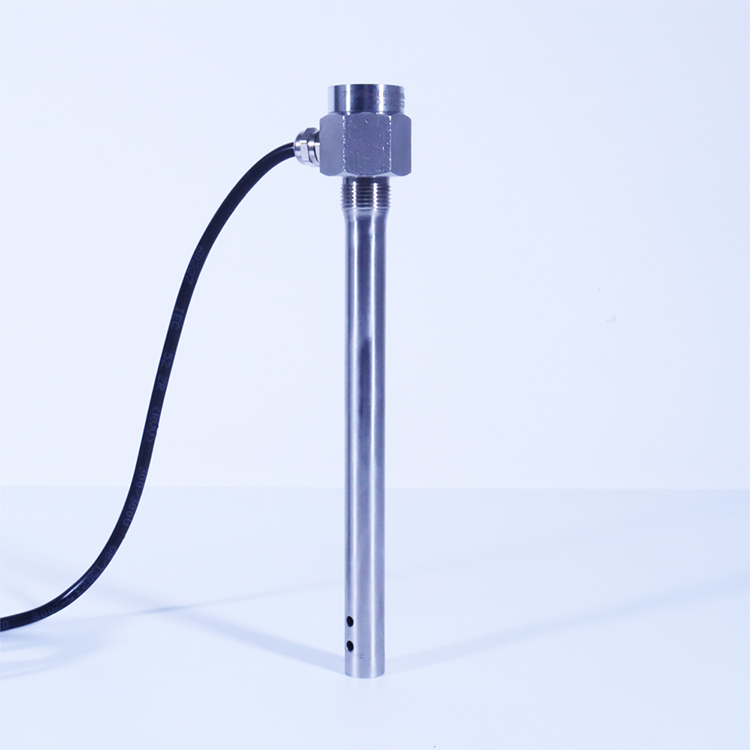

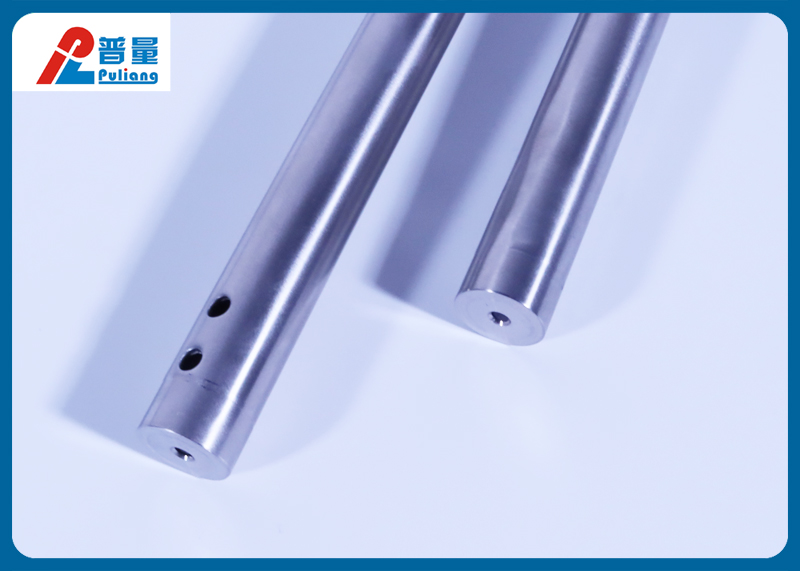

PT500-8061油量檢測儀/電容式液位計
PT500-8061油量檢測儀/電容式液位計技術參數

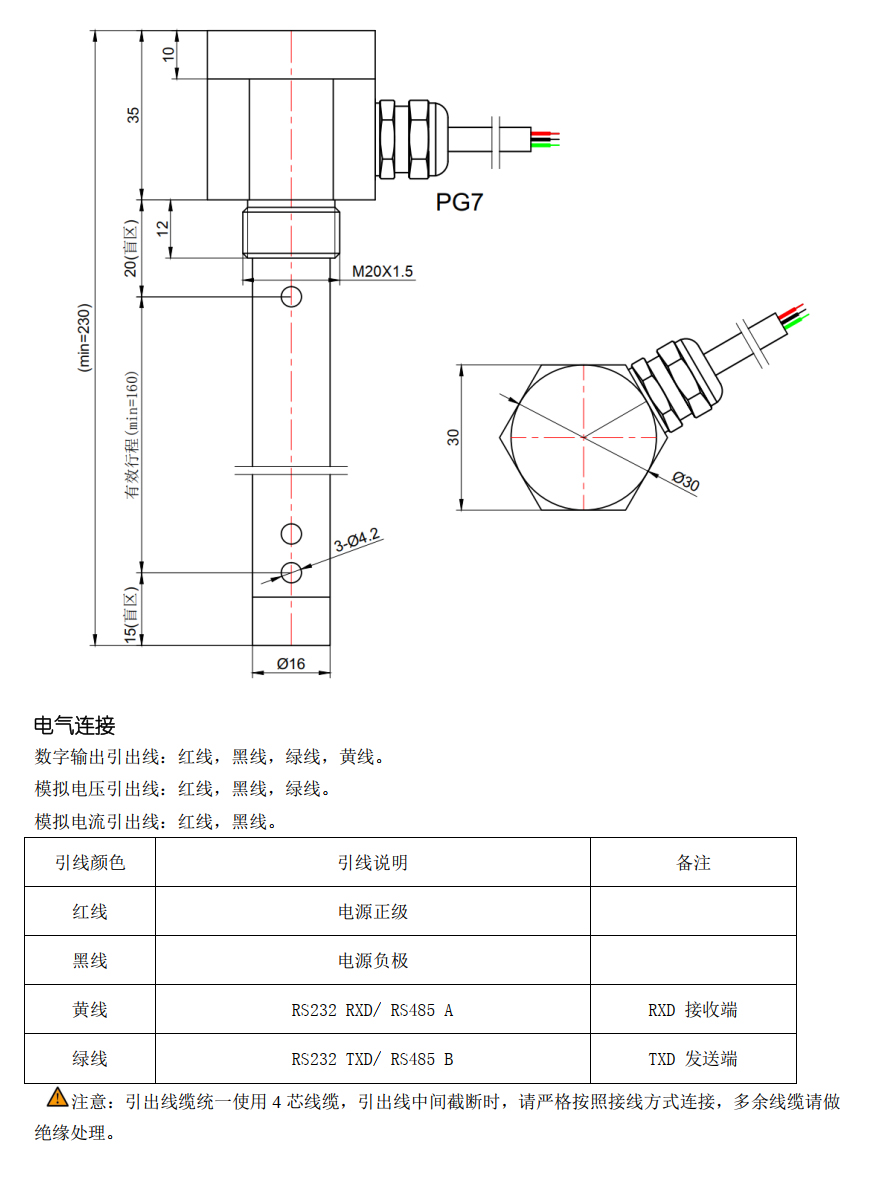

PT500-8061油量檢測儀/電容式液位計結構尺寸及電氣連接
PT500-8061油量檢測儀/電容式液位計校準流程和安裝方法
1、標準文件流程:
由于該傳感器采用微電腦控制技術,因此省去了使用中繁瑣的手動校準,整機正常情況下無需校準可直接應用于常規介質的測量,如需校準,可通過如下操作:
在通電情況下將傳感器緩慢放入被測介質中。使液位從傳感器的下孔處開始緩慢上升超過傳感器測量部分的三分之一處,傳感器的上孔處為最佳校準位置,因此,在校準過程中應使液位盡量上升至傳感器上孔處。此操作即完成了對傳感器的校準。為防止校準失敗,此過程應操作2次以上。

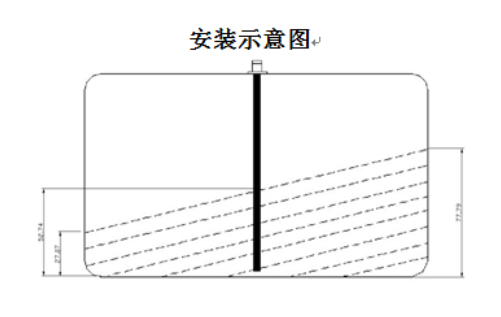

2、安裝方法
安裝前的準備工作:
◆檢查安裝所使用的工具是否齊備,產品附件是否完整。
◆開始操作前需將滅火器材放置在方便取用的位置,以防萬一操作過程中油箱起火。
◆打開油箱蓋,保證油箱內空氣流通。
◆在油箱上居中部位選擇油量檢測儀安裝位置,先清理油箱表面油污,打孔過程中要注意不要將鉆落的碎屑掉落油箱。
◆傳感器安裝完成,把油箱蓋蓋好,恢復到原來狀態。
常規法蘭安裝:
●使用直徑22mm的鉆頭在油箱上方中心位置鉆出一個圓孔。
●將傳感器法蘭放在選好的位置,保證法蘭中心圓孔和打好的圓孔居中對齊。
●在圓孔周圍均勻涂抹防油密封膠,在圓孔上方依次放置密封墊,法蘭。
●使用5 個5mm鉆尾絲將法蘭固定好,并將圓孔處多余的密封膠清除干凈。
●將傳感器套上O型密封圈,安裝到法蘭圓孔中,并固定好。
1、 RS232/RS485/0-5V(電壓)/4~20mA(電流)輸出信號只能存在一種。RS485可連接多個傳感器同時工作,所連傳感器的通訊地址不能相同。
2、 本產品安裝環境較為復雜,建議供電采用隔離電源供電,并使用屏蔽線纜。
3、 對RS232/RS485信號的傳感器,在排除通訊不上的故障時,可將綠色與黃線對調一下進行測試,如果通訊成功,則說明是接線錯誤導致。此操作僅限數字通訊。
4、 傳感器的供電電壓不得超過其正常工作電壓,且傳感器供電電源功耗不小于傳感器正常工作時所用功耗。
5、 實際環境應符合傳感器基本參數要求,不得超出正常范圍,否則將會導致傳感器損壞,甚至引起其它事故的發生。
6、 傳感器輸出的是被測介質的位置高度信號,在濾波為零的情況下,輸出的值構成的曲線反應油面的實際變化,輸出值隨著油面的上升或下降而變化,加上濾波后曲線會變得平滑,濾波值越大,曲線越平滑,但油量值會滯后于油量的變化的時間。因此,曲線的平滑度與油量值的滯后時間(反應時間)是成正比關系的。出廠濾波值是綜合客戶反饋意見及現場情況而設定的較為適合的值。
7、 由于油品的關系,傳感器設置時的介質與現場使用的介質存在一定的差異,該傳感器具有自動適應多種介質的功能,可以解決由于介質不同導致的誤差,因此用戶在使用前應執行傳感器校準操作。
